Die meisten industriellen Staubabscheider sind nicht auf einen einzigen Universalfilter ausgelegt. Sie wurden nach einer Spezifikation gebaut: einem bestimmten Luftstrom, einer bestimmten Partikelbelastung, einem bestimmten Temperaturbereich und einer bestimmten physikalischen Umgebung. Wenn ein Wartungsteam den Originalfilter durch eine generische Patrone ersetzt, kommt es zu einer Fehlanpassung, die möglicherweise nicht sofort auftritt, sich aber in einem steigenden Differenzdruck, einer verkürzten Lebensdauer und einem unvorhersehbaren Druckluftverbrauch bemerkbar macht.

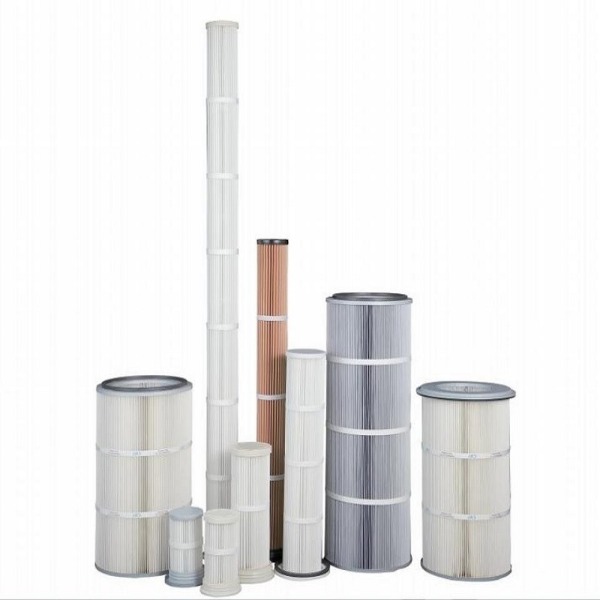

Die Suche nach einem Pulse Jet Faltenpatronenfilter nach Maß Normalerweise beginnt es mit einem Problem, nicht mit einem Produktwunsch. Ein Anlagentechniker stellt alle paar Monate fest, dass Filterbeutel versagen. Ein Beschaffungsbeauftragter sieht steigende Druckluftkosten. Ein Wartungsleiter hat Schwierigkeiten, eine Standardkartusche in ein Gehäuse einzubauen, das vor Jahrzehnten hergestellt wurde. Dies sind die eigentlichen Auslöser einer benutzerdefinierten Filterabfrage.
Dieser Artikel untersucht die technische und wirtschaftliche Logik hinter kundenspezifischen Faltenpatronen für Pulse-Jet-Systeme. Es richtet sich an Personen, die Staubabscheidegeräte spezifizieren, kaufen und warten, und konzentriert sich auf praktische Entscheidungskriterien und nicht auf allgemeine Produktversprechen.
Die Pulsstrahlreinigung ist eine anspruchsvolle Betriebsart. Ein kurzer Druckluftstoß wird in die saubere Seite des Filters geleitet, wodurch sich die Falten biegen und der Staubkuchen, der sich auf der schmutzigen Seite angesammelt hat, freigesetzt wird. Dieser Zyklus wiederholt sich hunderte Male pro Tag. Das Filtermedium muss daher wiederholten mechanischen Belastungen standhalten und gleichzeitig seine Filtrationseffizienz beibehalten.
Eine plissierte Kartuschengeometrie eignet sich besonders gut für diese Umgebung, da sie eine große Oberfläche auf einer kompakten Grundfläche vereint. Durch die Falten entstehen Kanäle, die die Impulsenergie gleichmäßiger verteilen als bei einem flachen Beutel, und die starre Konstruktion macht einen internen Käfig überflüssig. Durch das Entfernen des Käfigs wird eine häufige Fehlerquelle beseitigt: der Abrieb, der dort auftritt, wo der Beutelstoff an Metallstützstrukturen reibt.
Plissee-Medien bieten bei gleichem Gehäusevolumen die vier- bis sechsfache Filterfläche eines Standardbeutels.
Kein Käfig bedeutet, dass es keinen Bodenverschleiß und keine Käfigkorrosion gibt, die zu einem vorzeitigen Ausfall führt.
Die Impulsenergie wird über ein selbsttragendes Faltenpaket und nicht über einen flexiblen Stoffschlauch verteilt.
Patronenendkappen und -flansche können so bearbeitet werden, dass sie zu vorhandenen Rohrböden passen, ohne dass Änderungen am Gehäuse erforderlich sind.
Staubabscheidergehäuse sind selten austauschbar. Eine 1998 in einem Zementwerk installierte Einheit verfügt möglicherweise über einen Rohrboden mit einem Lochkreis, der nicht mehr mit einem aktuellen Katalogangebot übereinstimmt. Eine pharmazeutische Einrichtung benötigt möglicherweise eine Kartusche, die in ein Edelstahlgehäuse mit einer bestimmten Hygieneoberfläche passt. Eine Metallbearbeitungswerkstatt benötigt möglicherweise eine kurze, breite Kassette, um einen vor Ort individuell angefertigten Flachkollektor zu montieren.
Wenn eine Standardkartusche in ein nicht standardmäßiges Gehäuse gezwungen wird, passieren mehrere Dinge. Möglicherweise sitzt die Dichtung nicht richtig, sodass Staub am Filter vorbeiströmen kann. Die Kartusche greift möglicherweise nicht richtig in das Pulse-Jet-Venturi ein, was die Reinigungseffizienz verringert. Die verfügbare Filterfläche kann kleiner sein, als das System benötigt, was dazu führt, dass der Ventilator stärker arbeitet und der Druckabfall ansteigt.
| Dimension | Typischer Bereich | Auswirkung von Nichtübereinstimmung |
|---|---|---|
| Außendurchmesser | 125 mm bis 350 mm | Schlechte Abdichtung, Bypass oder physische Beeinträchtigung |
| Innendurchmesser | 60 mm bis 200 mm | Venturi-Fehlausrichtung, ungleichmäßige Impulsverteilung |
| Höhe | 660 mm bis 3000 mm | Reduzierte Filterfläche, erhöhte Luftgeschwindigkeit |
| Flanschschraubenmuster | Benutzerdefiniert | Ohne Adapter keine Installation möglich |
| Endkappenkonfiguration | Offen, geschlossen, mit Gewinde | Leckpfad oder strukturelles Versagen |
Das Medium ist das Herzstück jeder Filterkartusche. Eine Patrone, die in einem Zementofen gut funktioniert, kann in einem chemischen Trockner schnell versagen. Der Unterschied liegt in der Faserchemie, der Oberflächenbehandlung und der Art und Weise, wie die Medien plissiert und veredelt werden.
| Medien | Kontinuierliche Temperatur | Spitzentemperatur | Am besten für |
|---|---|---|---|
| Polyester | 130 °C | 150 °C | Allgemeiner Staub, mäßiger Abrieb |
| PPS (Polyphenylensulfid) | 176 Jh | 200 °C | Säurebeständig, kohlebefeuerte Kessel |
| Aramid | 200 °C | 240 °C | Hochtemperatur-Metallverarbeitung |
| PTFE-Membran | Hängt von der Unterstützung ab | Hängt von der Unterstützung ab | Klebriger Staub, feine Partikel |
| Nanofaser | Hängt von der Unterstützung ab | Hängt von der Unterstützung ab | Submikron-Abscheidung, Lebensmittel und Pharma |
Bei der Medienauswahl geht es auch um das Finish. Versengte, kalandrierte oder PTFE-beschichtete Oberflächen verändern die Staubfreisetzung aus den Falten. Bei Anwendungen, bei denen der Staub ölig oder hygroskopisch ist, kann eine Membran unerlässlich sein. Bei abrasiven Anwendungen kann ein schwereres Medium oder ein Schutzgelege erforderlich sein.
Der Differenzdruck, oft als DP abgekürzt, ist der aussagekräftigste Indikator für die Filterleistung und die Energiekosten. Jede DP-Einheit stellt einen Widerstand dar, den der Lüfter überwinden muss. Bei einem typischen Pulse-Jet-Staubabscheider ist der Ventilator für den Großteil des Stromverbrauchs verantwortlich. Schon eine geringfügige Reduzierung des DP kann über ein Jahr Dauerbetrieb zu messbaren Einsparungen führen.
Benutzerdefinierte Falten wirken sich auf verschiedene Weise auf DP aus. Die Faltentiefe, der Faltenabstand und die Mediendurchlässigkeit bestimmen, wie leicht Luft durch die Patrone strömt. Eine Patrone mit zu wenigen Falten hat eine hohe Anströmgeschwindigkeit und einen hohen DP. Eine Patrone mit zu vielen Falten kann den Staub zu dicht packen, was zu Brückenbildung und unvollständiger Reinigung führen kann.
Felddaten aus Austauschprojekten zeigen immer wieder, dass eine ordnungsgemäß spezifizierte kundenspezifische Faltenpatrone den Betriebs-DP im Vergleich zu abgenutzten Beuteln oder nicht passenden Patronen um dreißig bis fünfzig Prozent reduzieren kann. Der genaue Wert hängt von der Staubbeladung, dem Reinigungszyklus und den gewählten Medien ab.
Unterschiedliche Branchen stellen unterschiedliche Herausforderungen dar. Eine Patrone, die in einem gut funktioniert, kann in einem anderen versagen. In den folgenden Abschnitten werden gängige Anwendungen und die wichtigsten benutzerdefinierten Funktionen beschrieben.
Zementstaub ist abrasiv und alkalisch. Es neigt dazu, sich während der Impulsreinigung fest zu verdichten und der Freisetzung zu widerstehen. Eine kundenspezifische Kartusche für diese Umgebung verwendet normalerweise ein schwereres Polyestermedium mit einer versengten Oberfläche, tieferen Falten zur Reduzierung der Einströmgeschwindigkeit und einem robusten Endkappendesign, das dem Abrieb durch den Staubeinlass widersteht.
Bei chemischen Prozessen entstehen häufig saure oder korrosive Partikel. PPS-Medien sind eine häufige Wahl, da sie Hydrolyse und Säureangriffen besser widerstehen als Polyester. Bei der Müllverbrennung können Spuren von Chlorwasserstoff und Schwefeloxiden Filtermedien schnell zersetzen. Eine maßgeschneiderte Kartusche mit PPS-Medien und einer Schutzmembran kann die Lebensdauer erheblich verlängern.
In diesen Branchen sind Filtrationseffizienz und Reinigbarkeit von größter Bedeutung. Nanofasermedien fangen Partikel im Submikronbereich ein, die Standardmedien passieren können. Die Kartuschenkonstruktion muss außerdem Spalten vermeiden, in denen sich Bakterien ansiedeln könnten. Oft sind kundenspezifische Endkappen mit glatten Übergängen und hygienischen Oberflächen erforderlich.
Schweißrauch ist fein, klebrig und enthält häufig Metalloxide. Standardkartuschen können schnell erblinden. Eine kundenspezifische Kartusche mit einer PTFE-Membran und einer für die Impulsabgabe optimierten Faltengeometrie kann den Luftstrom aufrechterhalten und das Intervall zwischen den Austauschvorgängen verlängern.
Maßgeschneidert bedeutet nicht automatisch teuer. Die Kosten einer kundenspezifischen Kassette hängen vom Medium, der Hardware, den Werkzeugen und der Bestellmenge ab. Bei vielen Anwendungen ist der Preisaufschlag gegenüber einer Standardkartusche gering, und die Einsparungen bei Energie und Austauschhäufigkeit machen den Unterschied schnell wieder wett.
Vorhandene Filterabmessungen oder eine Zeichnung des Rohrbodens und Gehäuses.
Betriebstemperaturbereich, einschließlich Spitzen.
Staubzusammensetzung und -konzentration.
Aktueller Differenzdruck und Reinigungszyklus.
Druckluftdruck und Impulsdauer.
Erforderliche Filtrationseffizienz oder Emissionsgrenzwert.
Jahresmenge und gewünschter Liefertermin.
Die Bereitstellung dieser Informationen ermöglicht es dem Filterhersteller, ohne Vermutungen das richtige Medium, die richtige Faltengeometrie und die richtige Hardware zu empfehlen. Es verringert auch das Risiko eines kostspieligen Fehlers.
Nicht alle kundenspezifischen Patronen entsprechen dem gleichen Standard. Eine äußerlich einwandfrei aussehende Kartusche kann vorzeitig ausfallen, wenn die Falten nicht richtig abgedichtet sind, das Medium beim Falten beschädigt wird oder wenn die Endkappen nicht richtig befestigt sind.
Medieninspektion auf Löcher, dünne Stellen und inkonsistentes Gewicht.
Überprüfung der Faltenanzahl und Faltentiefe anhand der Spezifikation.
Prüfung der Integrität der Endkappenbindung.
Maßprüfung von Flanschen und Dichtungen.
Prüfung der Luftdurchlässigkeit an fertigen Kartuschen.
Verpackung, die die Falten beim Transport schützt.
Ein Lieferant, der diese Schritte dokumentieren kann, ist wahrscheinlicher, dass er eine Patrone liefert, die die erwartete Leistung erbringt. Fordern Sie Testberichte oder Musterkartuschen an, bevor Sie eine Großbestellung aufgeben.
Viele industrielle Staubabscheider bleiben jahrzehntelang im Einsatz. Möglicherweise unterstützt der Erstausrüster den Filter nicht mehr oder die Ersatzteile sind teuer und werden nur langsam geliefert. Eine kundenspezifische Kartusche kann so gestaltet werden, dass sie in das vorhandene Gehäuse passt und die ursprüngliche Filterleistung erreicht oder übertrifft.
Dieser Ansatz ist besonders wertvoll, wenn der Originalfilter ein Beutelfilter ist und der Bediener auf eine Faltenpatrone umsteigen möchte. Der Umbau erfordert häufig einen kundenspezifischen Adapter oder einen neuen Rohrboden, aber das Ergebnis ist ein System mit größerer Filterfläche, geringerem DP und geringerem Druckluftverbrauch.
| Faktor | Rücksichtnahme |
|---|---|
| Wohnvolumen | Die Patrone muss in die vorhandenen Abmessungen passen |
| Ausrichtung des Pulsstrahls | Venturi muss möglicherweise angepasst oder ausgetauscht werden |
| Staubaustrag | Trichterwinkel und Auslass müssen möglicherweise geändert werden |
| Lüfterkurve | Niedrigerer DP may shift operating point |
| Reinigungssequenz | Pulsdauer und Intervall müssen möglicherweise angepasst werden |
Selbst erfahrene Wartungsteams können bei der Spezifizierung kundenspezifischer Kartuschen Fehler machen. Die häufigsten Fehler sind nicht technischer, sondern verfahrensbedingter Natur.
Möglicherweise hat sich der alte Filter während der Wartung verformt. Das Messen einer gebrauchten Patrone kann zu Fehlern führen. Es ist besser, das Gehäuse und den Rohrboden direkt zu messen oder sich auf die Zeichnungen der Originalausrüstung zu beziehen, sofern diese verfügbar sind.
Bei einem Filter, der kontinuierlich bei 120 °C betrieben wird, kann es während einer Prozessstörung zu kurzen Ausschlägen auf 160 °C kommen. Wenn das Medium nur für die kontinuierliche Temperatur ausgewählt wird, kann es während der Spitzenzeit zu einem Ausfall kommen. Geben Sie immer sowohl Dauer- als auch Spitzentemperaturen an.
Das kostengünstigste Medium ist über die Lebensdauer des Filters möglicherweise nicht das wirtschaftlichste. Ein Medium, das schnell kaputt geht oder frühzeitig ausfällt, verursacht mehr Ersatzarbeit und Ausfallzeiten als ein teureres Medium, das länger hält.
Eine kundenspezifische Kartusche muss mit dem vorhandenen Pulse-Jet-System funktionieren. Wenn der Impulsdruck zu niedrig ist oder die Venturidüse nicht richtig ausgerichtet ist, kann selbst eine gut gefertigte Kartusche nicht richtig reinigen. Das Reinigungssystem sollte im Rahmen der Kartuschenspezifikation überprüft werden.
Der Lieferant ist genauso wichtig wie das Produkt. Ein Lieferant, der sich mit Staubsammelsystemen auskennt, kann dazu beitragen, kostspielige Fehler zu vermeiden. Ein Lieferant, der Medien einfach auf die richtige Größe zuschneidet, liefert möglicherweise eine Patrone, die zwar passt, aber keine Leistung bringt.
Können Sie Testdaten für ähnliche Anwendungen bereitstellen?
Wie überprüfen Sie die Abmessungen bei Ihnen?
Wie handhaben Sie die Medienauswahl für korrosiven Staub oder Hochtemperaturstaub?
Können Sie Referenzen aus ähnlichen Branchen vorweisen?
Wie lange ist Ihre Lieferzeit für kundenspezifische Patronen?
Bieten Sie Musterkartuschen zur Evaluierung an?
Ein Lieferant, der diese Fragen klar beantwortet und Dokumentation bereitstellt, ist wahrscheinlicher, dass er einen erfolgreichen benutzerdefinierten Filter liefert.
Ja. Kundenspezifische Patronen werden entsprechend den Abmessungen des vorhandenen Gehäuses und Rohrbodens hergestellt. Stellen Sie eine Zeichnung oder genaue Messungen des Rohrbodens, des Gehäuseinneren und der Position des Pulse-Jet-Venturis zur Verfügung. Die Patrone wird so gebaut, dass sie ohne Änderungen am Gehäuse passt.
Die Mindestbestellmengen variieren je nach Medientyp und Hardwarekomplexität. Für viele kundenspezifische Konfigurationen kann vor einer größeren Produktionsserie ein kleiner Testauftrag hergestellt werden. Besprechen Sie Ihre Anforderungen mit dem Lieferanten, um den wirtschaftlichsten Ansatz zu ermitteln.
Die Auswahl des Mediums hängt von der Temperatur, der Staubchemie, dem Abrieb und der Feuchtigkeit ab. Polyester eignet sich für allgemeine Stäube bis zu 130 °C. PPS verträgt Säuren und höhere Temperaturen bis zu 176 °C. Aramid wird für Hochtemperaturanwendungen bis zu 200 °C verwendet. PTFE-Membran- und Nanofaseroptionen verbessern die Freisetzungs- und Aufnahmeeffizienz für feinen oder klebrigen Staub.
In vielen Fällen ja. Eine Faltenpatrone mit optimierter Faltengeometrie und geeigneten Medien kann einen niedrigeren Differenzdruck aufrechterhalten, was bedeutet, dass das Impulsstrahlsystem nicht so oft und so lange feuern muss. Die genaue Reduzierung hängt von der Anwendung und dem Zustand der vorhandenen Reinigungsanlage ab.
Die Vorlaufzeit hängt von der Medienverfügbarkeit, der Hardwareherstellung und der Bestellmenge ab. Bei einer typischen Sonderanfertigung kann es von der Genehmigung der Zeichnungen bis zum Versand mehrere Wochen dauern. Für dringenden Ersatz stehen möglicherweise Eiloptionen zur Verfügung.
Ja, aber die Konvertierung erfordert eine sorgfältige Prüfung. Das Gehäuse muss ausreichend Platz für die Kartusche bieten. Das Pulse-Jet-System muss möglicherweise angepasst werden. Der Trichter und der Staubaustrag müssen möglicherweise geändert werden. Ein Lieferant mit Erfahrung in der Umrüstung von Beuteln auf Kartuschen kann den Prozess leiten.
