Die Luftqualität in der Industrie bleibt eine der dringendsten Herausforderungen in der modernen Fertigung, Metallurgie und Schwerverarbeitung. Arbeiter in Gießereien, Stahlwerken, Chemieanlagen und Raffinerien sind routinemäßig gefährlichen Dämpfen, Feinstaub und flüchtigen organischen Verbindungen ausgesetzt. Längeres Einatmen dieser Schadstoffe führt zu Atemwegserkrankungen, berufsbedingten Krebserkrankungen und verbesserter Produktivität. Glücklicherweise haben sich die technischen Kontrollen erheblich weiterentwickelt. Zu den wirksamsten Maßnahmen gehört die Umsetzung einer robusten Rauchabsaugsystem (FES).
Bevor wir uns mit bestimmten Technologien befassen, ist es wichtig zu verstehen, was in industriellen Umgebungen unter „giftiger Luft“ zu verstehen ist. Die Schwerindustrie setzt Feinstaub (PM2,5 und PM10), Metalldämpfe (Blei, Chrom, Mangan), Schwefeldioxid, Stickoxide, Kohlenmonoxid und polyzyklische aromatische Kohlenwasserstoffe frei. Beispielsweise setzt beim Abstich im Hochofen geschmolzenes Hochtemperatureisen eine dichte Rauchwolke frei, die Eisenoxid, Graphit und andere Spurenelemente enthält. Ohne ordnungsgemäße örtliche Absaugung verbreiten sich diese Schadstoffe in der gesamten Werkstatt, setzen sich auf Oberflächen ab und gelangen in die Lungen der Arbeiter.
Die gesundheitlichen Auswirkungen sind nicht theoretisch. Chronische Exposition kann Metalldampffieber, asthmaähnliche Symptome, Lungenfibrose und neurologische Schäden verursachen. Darüber hinaus legen Aufsichtsbehörden wie die OSHA (Occupational Safety and Health Administration) und die EPA (Environmental Protection Agency) streng zulässige Expositionsgrenzwerte (PELs) fest. Die Nichteinhaltung führt zu hohen Geldstrafen, rechtlicher Haftung und Reputationsschäden. Daher ist die Investition in zuverlässige Abfang- und Behandlungsgeräte sowohl eine ethische Verpflichtung als auch eine geschäftliche Notwendigkeit.
Ein gut konzipiertes Rauchabsaugsystem (FES) funktioniert nach einem einfachen, aber effektiven Prinzip: An der Quelle erfassen, durch Rohrleitungen transportieren, die Verunreinigungen filtern oder behandeln und saubere Luft abführen. Im Gegensatz zur allgemeinen Belüftung werden die Schadstoffe verdünnt, durch die Quellenerfassung entfernt, bevor sie in die Atemzone gelangen. Zu den Hauptbestandteilen gehören:
Fanghauben (geschlossene Hauben, Haubenhauben oder Seitenzughauben)
Kanalnetz mit ausreichender Transportgeschwindigkeit
Luftreinigungsgerät (Filter, Wäscher, Elektrofilter)
Luftbewegender Ventilator mit entsprechendem statischen Druck
Kamin- oder Umwälzauslass
Unter diesen ist die Erfassungshaube wohl die kritischste. Wenn die Haube den Rauch am Erzeugungspunkt nicht effizient erfasst, werden die Geräte wirkungslos nachgeschaltet. Hier spielen industrielle Staubabsaughauben und spezielle Hochofenlösungen eine entscheidende Rolle.
Industrielle Staubabsaughauben sind für eine Vielzahl von Anwendungen konzipiert: Schleifen, Schneiden, Schweißen, Materialtransport, Mischen und Verpacken. Ihre Geometrie ist auf den Prozess abgestimmt. Beispielsweise eignet sich eine runde Haube mit Flansch gut für fallende Materialströme, während eine geschlitzte Haube lange Übergabepunkte an Förderbändern abdeckt. Zu den wichtigsten Designüberlegungen gehören die Sauggeschwindigkeit, der Haubenwinkel und der Abstand von der Quelle.
Ein großer Fehler besteht darin, eine zu kleine Haube zu verwenden oder sie zu weit vom Staubentstehungspunkt entfernt zu platzieren. Die empfohlene Erfassungsgeschwindigkeit für die meisten Trockenstäube liegt zum Zeitpunkt der Entstehung zwischen 0,5 und 2,5 m/s. Industrielle Staubabsaughauben müssen außerdem robust gegen Abrieb sein. Bei stärkerer Staubbelastung verlängern ausgekleidete Hauben mit austauschbaren Verschleißplatten die Lebensdauer. Darüber hinaus ermöglichen modulare Bauweisen einen Reinigungszugang ohne Demontage des gesamten Kanals.
| Haubentyp | Typische Anwendung | Erfassungseffizienz (%) | Wartungshäufigkeit |
|---|---|---|---|
| Geschlossene Haube | Ofenabstichloch, Reaktorbeschickung | 90–98 | Niedrig (vierteljährlich) |
| Externes Vordach | Schweißstation, Offener Tank | 70–85 | Mäßig (zweimonatlich) |
| Downdraft-Tisch | Handschleifen, Polieren | 85–95 | Hoch (monatlich) |

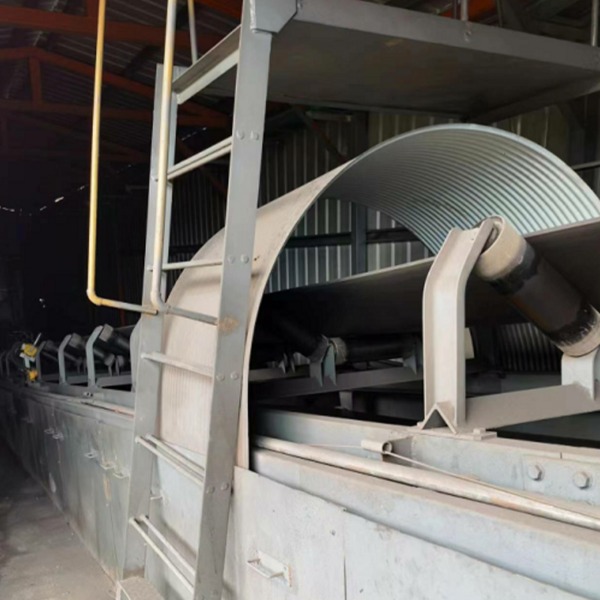

| Geschlitzte Kapuze | Förderbandtransfer, Sackentleerung | 75–88 | Mäßig (zweimonatlich) |
Die obige Tabelle zeigt, dass vollständig geschlossene Konstruktionen Außenhauben deutlich übertreffen. Dies ist besonders relevant für Hochtemperatur- und Emissionsprozesse wie den Hochofenabstich.
Eine der anspruchsvollsten Anwendungen für jedes Rauchgaskontrollsystem ist das Abstichloch im Hochofen. Beim Abstich fließt geschmolzenes Eisen mit Temperaturen über 1500 °C aus dem Ofen in die Rinnen und setzt dabei enorme Mengen Rauch frei. Der Rauch enthält feine Eisenoxidpartikel, unverbrannten Kohlenstoff und kondensierte Metalldämpfe. Herkömmliche Seitenzughauben sind oft unzureichend, da sie plötzliche Gasstöße oder große Rauchmengen nicht aufnehmen können.
Die Lösung liegt in einer speziellen Abstichhaube für Hochofen-Stichlöcher. Ein typisches Hochleistungsdesign besteht aus einer vollständig geschlossenen Haube, die direkt über dem Hahnloch und dem Abflussrohr positioniert ist. Diese Haube verfügt über drei entscheidende Merkmale:
Interne Sauganschlüsse Strategisch entlang des Rauchwegs angeordnet. Diese Öffnungen erzeugen einen Unterdruck im Inneren der Haube und leiten den Rauch nach unten und vom Bediener weg.
Oben eine bewegliche Tür des Gehäuses. Diese Tür ist für den Wartungszugang unbedingt erforderlich. Nach dem Abstich müssen die Arbeiter die Öffnungsmaschine oder die Tonpistole (die das Abstichloch abdichtet) inspizieren. Die bewegliche Tür ermöglicht den Zugang per Laufkran oder eine manuelle Inspektion, ohne dass die gesamte Haube entfernt werden muss.
Wärmedämmstoffe Auskleidung der Innenflächen. Da geschmolzenes Eisen unvorhersehbar spritzen kann, muss die Haube dem direkten Kontakt mit Metall und Schlacke >1500 °C standhalten. Durch die Isolierung wird außerdem die Außenoberflächentemperatur auf unter 60 °C gesenkt, wodurch Personen in der Nähe geschützt und Hitzeschäden an strukturellen Stützen verhindert werden.
Bei ordnungsgemäßer Installation fängt diese Art von Abstichhaube für Hochofenabstiche mindestens 95 % des Rauchs ein, der bei drei Schlüsselvorgängen entsteht:
Normales Klopfen (Eisen fließt in die Kufen)
Öffnen des Stichlochs (Bohren oder Sauerstoffstechen)
Abstichloch verstopfen (Schlamm/Lehm injizieren)
Selbst bei einem großen Gasaustritt oder einer plötzlichen Gasdruckentlastung steigt die geschlossene Haube als temporäres Reservoir an. Der Rauch bleibt in der Haube eingeschlossen und strömt nicht in die Werkstatt. Diese Eindämmungsfunktion verhindert gefährliche diffuse Emissionen, die gegen die Luftqualitätsstandards verstoßen würden.
Ein weiterer Vorteil ist die Reduzierung der Wärmeabstrahlung im Gussbodenbereich. Herkömmliche offene Hauben lassen erhebliche Strahlungswärme entweichen und erhöhen die Umgebungstemperatur auf unangenehme und unsichere Werte. Das isolierte Gehäuse fängt nicht nur Dämpfe auf, sondern blockiert auch Strahlungswärme, was den Arbeitskomfort verbessert und Hitzestressvorfälle reduziert.
Angesichts der extremen Umgebungsbedingungen ist die Materialauswahl von größter Bedeutung. Die Innenhülle, die mit den Dämpfen in Kontakt kommt, besteht normalerweise aus Edelstahl oder einer Hochtemperaturlegierung, während die Isolierschicht aus Keramikfasern oder einer feuerfesten Decke bestehen kann. Die äußerste Schale bleibt kühl genug, um sie kurz zu berühren (obwohl Warnschilder weiterhin empfohlen werden).
Besondere Aufmerksamkeit verdient der bewegliche Türmechanismus. Es muss reibungslos gleiten oder aufklappen, ohne dass es aufgrund der Wärmeausdehnung klemmt. Gasfedern oder Gegengewichte unterstützen den Betrieb. Darüber hinaus verfügt die Tür über Dichtungsstreifen, um die Saugleistung im geschlossenen Zustand aufrechtzuerhalten. Inspektionen der Öffnungsmaschine oder der Schlammpistole werden durch diese obere Tür durchgeführt, sodass kein Betreten des engen Haubenraums erforderlich ist. Dieses Design berücksichtigt sowohl die Erfassungsleistung als auch die Wartungsfreundlichkeit.
Eine Abstichhaube für Hochofenabstiche funktioniert nicht allein. Es ist eine Komponente eines größeren Rauchabsaugsystems (FES). Nach der Haube müssen Rohrleitungen Gase mit hoher Temperatur verarbeiten. Eine typische Sequenz umfasst:
Funkenfänger oder Absetzkammer – entfernt große, glühende Partikel zum Schutz der Filter.
Abschreckabschnitt (optional) – kühlt Gase von 200–300 °C auf <120 °C für Gewebefilter.
Primärer Staubabscheider – Zyklon oder Multizyklon für grobe Partikel.
Endgültiger Filter – Kartusche oder Beutelgehäuse mit PTFE-Membran für feine Partikel.
Saugzugventilator – für den statischen Druckverlust an der Haube, den Kanälen und den Filtern dimensioniert.
Da der Rauch eines Hochofens klebrige Partikel im Submikronbereich enthält, wird in der Filtereinheit häufig eine Pulse-Jet-Reinigung eingesetzt. Die Steuerlogik des Systems kann mit dem Abstichplan verknüpft sein: Wenn der Stichlochbohrer aktiviert wird, läuft der Lüfter hoch, um die erforderliche Fanggeschwindigkeit aufrechtzuerhalten.
Während Partikel der sichtbarsten Schadstoffe sind, setzen viele industrielle Prozesse gasförmige Verunreinigungen wie Schwefeldioxid (SO₂), Chlorwasserstoff (HCl), Ammoniak (NH₃) und flüchtige organische Verbindungen (VOCs) frei. Um diese zu entfernen, sind Abgasbehandlungstechnologien erforderlich, die über die einfache Filtration hinausgehen.
Unter Abgasbehandlung versteht man grundsätzlich eine Reihe chemischer oder biologischer Prozesse, die gasförmige Schadstoffe neutralisieren oder in harmlose Substanzen umwandeln. Zu den gängigen Methoden gehören:
Nassschrubben – Der Gasstrom durchströmt eine Flüssigkeit (Wasser oder alkalische/saure Lösung). Beispielsweise besteht ein Festbettwäscher mit Laugenlösung SO₂ und HCl.
Adsorption – Aktivkohle- oder Zeolithbetten fangen VOCs und Quecksilberdampf ein. Die verbrauchten Medien können regeneriert oder entsorgt werden.
Thermische oder katalytische Oxidation – Bei brennbaren Stoffen zersetzen hohe Temperaturen (700–1000 °C) VOCs in CO₂ und Wasser. Katalytische Versionen arbeiten bei niedrigeren Temperaturen.
Selektive katalytische Reduktion (SCR) – Entfernt Stickoxide (NOx) durch Reaktion mit Ammoniak über einem Katalysator.
In integrierten Systemen folgt die Abgasbehandlung häufig der Partikelkontrolle. Der Grund ist einfach: Partikel würden Adsorberbetten verstopfen oder Katalysatoroberflächen verunreinigen. Daher verwendet eine gut aufeinander abgestimmte Anordnung zunächst ein Rauchabsaugsystem (FES) mit hocheffizienten industriellen Staubsammelhauben und leitet dann den gereinigten, aber gasförmigen Strom an einen Wäscher oder Adsorber weiter.
Unterschiedliche Branchen erfordern unterschiedliche Abgasbehandlungskonfigurationen. In einem Stahlwerk mit Hochofen werden die wichtigsten gasförmigen Schadstoffe Kohlenmonoxid (typischerweise) und geringe Mengen SO₂ verbrannt. Wenn die Anlage jedoch auch Sinter- oder Pelletierungslinien betreibt, können Dioxin und Furan vorhanden sein, die eine Aktivkohleeinspritzung erforderlich machen. Chemieanlagen, die Monomere verarbeiten, produzieren VOCs, die regenerative thermische Oxidationsmittel (RTOs) erfordern.
Ein großer Fehler besteht darin, die Abgasbehandlung zu planen, ohne die Schwankungen der Durchflussrate und Konzentration zu verstehen. Eine kompetente Lösung sind Puffertanks oder Bypassleitungen für Störfälle. Darüber hinaus liefern kontinuierliche Emissionsüberwachungssysteme (CEMS) Echtzeitdaten zur Anpassung der Reagenzzufuhrraten (z. B. Kalkaufschlämmung für die Sauergaswäsche).
Eine Hochofen-Stichloch-Abfanghaube mit hoher Abscheideeffizienz reduziert das Gesamtgasvolumen, das behandelt werden muss, da sie eine Verdünnung mit der Umgebungsluft verhindert. Kleinere Gasvolumina bedeuten kleinere Kanaldurchmesser, eine geringere Lüfterleistung und eine kompaktere Abgasbehandlungsausrüstung. Umgekehrt saugt eine undichte oder schlecht positionierte Haube große Mengen „Falschluft“ an – saubere Luft, die die Quelle umgeht – und vergrößert so die Systemgröße unnötig.
Wenn Ingenieure daher ein Rauchabsaugsystem (FES) spezifizieren, müssen sie mit der Haube beginnen. Eine geschlossene, isolierte Konstruktion mit beweglichen Türen wie oben beschrieben ist der Goldstandard für Hochöfen. Für andere Prozesse gelten ähnliche Grundsätze: Die Quelle so weit wie möglich einschließen, bei Bedarf Wärmedämmung verwenden und Zugangstüren für Wartungsarbeiten vorsehen.
Ein wiederkehrender Fehler bei der industriellen Rauchgaskontrolle ist die Vernachlässigung des Wartungszugangs. Viele Systeme funktionieren in den ersten sechs Monaten gut, dann lässt die Leistung nach, weil die Hauben verstopfen, die Leitungen undicht sind oder die Filter verstopfen. Die bewegliche Tür der Abstichlochabzugshaube des Hochofens ist ein Beispiel für gutes Design: Bediener können die Abstichlochmaschinerie inspizieren, ohne das Rauchgasabsaugsystem (FES) anzuhalten oder die Haube zu demontieren. Ebenso sollten industrielle Staubabsaughauben über klappbare Zugangsklappen oder Schnellspannklemmen verfügen.
Zu den regelmäßigen Wartungsaktivitäten gehören:
Entfernen Sie angesammelten Staub aus dem Haubeninneren (mit Vakuum oder Druckluft).
Überprüfen Sie die Isolierung auf Risse oder Abplatzungen.
Überprüfen Sie die Unversehrtheit der Sauganschlüsse – die Anschlüsse dürfen nicht durch Schlacke oder erstarrtes Eisen blockiert sein.
Türdichtungen auf Luftlecks prüfen.
Ein vorbeugender Wartungsplan in Kombination mit Schulungen für das Wartungspersonal stellt sicher, dass das Rauchgasabsaugsystem (FES) über Jahre hinweg seine vorgesehene Abscheideeffizienz behält.
In der Tabelle werden verschiedene Extraktionslösungen basierend auf Anwendungsschwere, Effizienz und relativen Kosten verglichen. Beachten Sie, dass es sich dabei um allgemeine Trends handelt. Die tatsächliche Leistung hängt von der richtigen Technik ab.
| Lösungstyp | Am besten für | Effizienz erfassen | Relative Kosten (installiert) | Wartungskomplexität |
|---|---|---|---|---|
| Hochofen-Stichloch-Abfanghaube (gekapselt, isoliert) | Hohe Temperatur, hohe Rauchentwicklung, intermittierendes Klopfen | 95–98 % | Hoch | Mäßig |
| Allgemeine Industrie-Staubsammelhaube (geschlossen) | Förderer, Brecher, Mischer | 90–95 % | Mittel | Niedrig |
| Externes Vordach | Schweißen, Löten, Labor | 70–85 % | Niedrig | Sehr niedrig |
| Abgasbehandlung (Nasswäscher) | Saure Gase, lösliche VOCs | 85–99 % (gasspezifisch) | Mittel–Hoch | Hoch (Flüssigkeitshandhabung) |
| Abgasbehandlung (Kohlenstoffadsorber) | Niedrig konzentrierte VOCs, Gerüche | 80–95 % | Mittel | Mittel (Kohlenstoffersatz) |
Bei einer Hochofenanwendung liefert die Kombination einer leistungsstarken Hochofen-Stichlochabfanghaube mit einer Filterkammer (für Partikel) und möglicherweise einem Wäscher (falls SO₂ reguliert wird) die besten Ergebnisse.
Für eine Einrichtung, die ein Upgrade oder eine Neuinstallation in Betracht zieht, werden die folgenden Schritte empfohlen:
Emissionen charakterisieren – Identifizieren Sie jede Quelle, messen Sie Rauchvolumen, Temperatur, Partikelgröße und Gaszusammensetzung.
Legen Sie die Effizienz der Zielerfassung fest – Basierend auf regulatorischen Grenzwerten und internen Gesundheitszielen.
Haubentypen auswählen – Wählen Sie für Hochtemperaturquellen wie Abstichlöcher eine geschlossene, isolierte Ausführung mit beweglicher Tür. Für andere Prozesse sind der Aufgabe entsprechende Industrie-Staubabsaughauben geeignet.
Entwerfen Sie ein Kanal- und Ventilatorsystem – Stellen Sie sicher, dass die Transportgeschwindigkeit ein Absetzen verhindert (typischerweise 15–20 m/s bei starkem Staub).
Wählen Sie Partikelkontrolle – Baghouse oder Kartuschensammler.
Fügen Sie bei Bedarf eine Abgasbehandlung hinzu – Für gasförmige Schadstoffe.
Installieren Sie Überwachungen und Steuerungen – Druckverluste, Lüfterstatus und Emissionswerte.
Schulung von Bedienern und Wartungspersonal – Betonen Sie, wie wichtig es ist, die bewegliche Tür außer bei Wartungsarbeiten geschlossen zu halten.
Mythos: „Eine geschlossene Haube wird überhitzen und ausfallen.“
Tatsache: Bei richtiger Isolierung und einem internen Luftstrom (Ansaugung) bleibt die Haube innerhalb der Materialgrenzen. Die bewegte Luft transportiert Strahlungswärme ab.
Mythos: „Abgasbehandlung ist für kleine Anlagen zu teuer.“
Tatsache: Es gibt skalierbare Lösungen, darunter modulare Wäscher und regenerierbare Adsorber. Die Kosten der Nichteinhaltung (Bußgelder, Klagen, gesundheitsbezogene Angaben) übersteigen oft die Behandlungsinvestitionen.
Mythos: „Industrielle Staubabsaughauben sind alle gleich.“
Tatsache: Haubengeometrie, Platzierung und Luftgeschwindigkeit bestimmen die Effizienz. Eine 5.000-Dollar-Haube kann bei richtiger Konstruktion eine 50.000-Dollar-Haube übertreffen.
Giftige Luft in industriellen Umgebungen ist kein unvermeidbarer Produktionskostenfaktor. Es ist ein Problem mit bewährten technischen Lösungen. Ein gut konzipiertes Rauchabsaugsystem (FES), das industrielle Staubsammelhauben für allgemeine Prozesse und eine spezielle Hochofen-Stichlochabsaughaube für Hochtemperaturanwendungen umfasst, kann über 95 % der schädlichen Emissionen entfernen. Bei entsprechender Abgasaufbereitung werden auch gasförmige Schadstoffe vor der Einleitung neutralisiert.
Das berücksichtigte Design einer Hochofen-Stichloch-Auffanghaube – vollständig geschlossen, mit internen Ansaugöffnungen, einer beweglichen oberen Tür für Wartungsarbeiten und einer Wärmeisolierung, um Spritzern von geschmolzenem Eisen standzuhalten – zeigt, wie durchdachte Technik sowohl die Auffangleistung als auch die betriebliche Praktikabilität. Eine solche Haube stellt sicher, dass der Rauch auch bei Ausbrüchen vorübergehend in der Einhausung gespeichert wird, ohne die Werkstattumgebung zu verunreinigen.
Manager, die der Luftqualität Priorität einräumen, nicht nur ihre Mitarbeiter schützen, sondern auch die Produktivität verbessern, Ausfallzeiten reduzieren und die Einhaltung gesetzlicher Vorschriften sicher stellen. Die Technologien sind ausgereift, die Wirtschaftlichkeit günstig und die moralischen Argumente sind unbestreitbar. Es ist an der Zeit, sich von der giftigen Luft zu verabschieden – eine Absaughaube nach den anderen.
1. Was ist der Hauptunterschied zwischen einem Rauchgasabsaugsystem (FES) und einer allgemeinen Belüftung?
Ein Rauchabsaugsystem (FES) fängt Schadstoffe aus ihrer Quelle ein, bevor sie sich verteilt, während eine allgemeine Belüftung die verschmutzte Luft im gesamten Raum mit Frischluft verdünnt. Die Quellenerfassung ist weitaus effizienter und erfordert einen geringeren Energieverbrauch.
2. Wie verträgt die Abstichhaube eines Hochofens extreme Hitze und Spritzer geschmolzenen Eisens?
Die Haube ist mit wärmeisolierenden Materialien wie Keramikfasern oder feuerfesten Decken ausgekleidet. Diese Materialien widerstehen dem direkten Kontakt mit geschmolzenem Eisen (>1500 °C) und Schlackenerosion, während die Temperatur der Außenoberfläche für das Personal sicher bleibt.
3. Können industrielle Staubabsaughauben in bestehenden Prozessen nachgerüstet werden?
Ja. Die meisten Hauben sind mit modularen Anschlüssen ausgestattet. Es ist jedoch eine ordnungsgemäße technische Bewertung erforderlich, um sicherzustellen, dass die Sauggeschwindigkeit und die Kanalgröße den Spezifikationen der Haube entsprechen. Durch eine Nachrüstung wird häufig die Leistung bestehender Systeme verbessert.
4. Wann ist zusätzlich zur Partikelfiltration eine Abgasbehandlung erforderlich?
Wenn Emissionen gefährliche Gase wie Schwefeldioxid, Chlorwasserstoff, Ammoniak oder flüchtige organische Verbindungen enthalten, können Partikelfilter allein diese nicht entfernen. Eine Abgasbehandlung (Wäscher, Adsorber, Oxidationsmittel) muss nachgeschaltet werden.
5. Welche Wartung erfordert die bewegliche Tür einer Hochofen-Stichlochabzugshaube?
Regelmäßige Inspektion von Türdichtungen, Scharnieren und Ausgleichsmechanismen. Überprüfen Sie außerdem, ob sich rund um den Türrahmen Schlacke gebildet hat. Die Tür sollte sich frei öffnen und schließen lassen. Jegliche Beschädigung der Isolierung in der Nähe der Türöffnung muss umgehend repariert werden, um die Effizienz der Erfassung aufrechtzuerhalten.
