Maximierung der Effizienz in Elektrofiltersystemen
Maximierung der Effizienz in Elektrofiltersystemen
Von Admin
Elektrofilter in der modernen Industrie verstehen
Weltweit stehen Industrieanlagen vor der anhaltenden Herausforderung, den Feinstaub in der Luft zu verwalten. Die Effizienz von Staubsammelsystemen wirkt sich direkt auf die Betriebskosten, die Einhaltung von Umweltvorschriften und die Gesundheit der Mitarbeiter aus. Ein Elektrofilter ESP stellt eine der effektivsten verfügbaren Technologien dar, um feine Partikel aus Abgasströmen einzufangen, bevor sie in die Atmosphäre gelangen.
Im Gegensatz zu herkömmlichen mechanischen Filtermethoden funktionieren elektrostatische Systeme nach einem völlig anderen Prinzip. Sie nutzen elektrische Felder, um Partikel aufzuladen und zu Auffangplatten zu locken, und bieten so eine überlegene Leistung für ultrafeine Staubpartikel, die andere Systeme nur schwer auffangen können. Diese Technologie hat sich in den letzten Jahrzehnten erheblich weiterentwickelt und ist für Einlagen, die Materialien von Zementstaub bis hin zu Metalldämpfen verarbeiten, immer wichtiger geworden.

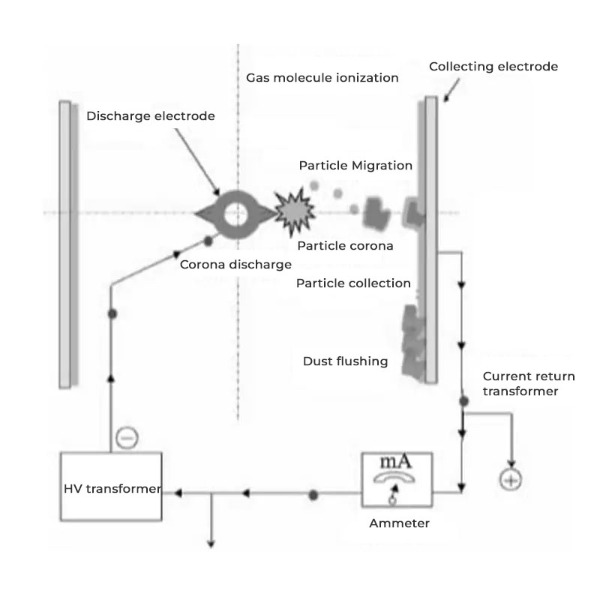

Grundlegende Funktionsprinzipien der elektrostatischen Staubabscheidung
Ein Elektrofilter funktioniert durch einen systematischen Prozess, der Staub mit bemerkenswerter Effizienz aus Gasströmen trennt. Das Verständnis dieser Prinzipien hilft Facility Managern zu verstehen, warum diese Technologie alternative Staubsammelansätze durchweg übertrifft.
Der Ionisationsprozess
Das System startet, wenn kontaminiertes Gas in die Fällungskammer gelangt. Eine auf Hochspannung (typischerweise zwischen 40.000 und 100.000 Volt) gehaltene Primärelektrode erzeugt eine Koronaentladung. Dieses elektrische Feld ionisiert Gasmoleküle und erzeugt freie Elektronen, die sich an schwebende Staubpartikel heften. Die geladenen Teilchen wandern dann aufgrund des elektrischen Feldgradienten zu Sammelflächen.
Partikelmigration und -sammlung
Sobald die Partikel geladen sind, bewegen sie sich zu entgegengesetzt geladenen Sammelelektroden – typischerweise große Platten oder Röhren. Diese Migration erfolgt unabhängig von der Gasgeschwindigkeit, was einen wesentlichen Vorteil gegenüber mechanischen Filtersystemen darstellt. Die Partikel bewegen sich auch dann weiter in Richtung der Sammelflächen, wenn der Gasstrom beschleunigt wird, wodurch eine gleichmäßige Erfassung unabhängig von Schwankungen der Durchflussrate gewährleistet wird.
Partikelentfernungsmechanismen
Die gesammelten Partikel sammeln sich auf den Elektrodenoberflächen an, bis die Schicht zu dick wird, um die elektrische Effizienz aufrechtzuerhalten. An diesem Punkt löst mechanisches Klopfen – kontrollierte Vibration der Elektroden – den Staubkuchen, sodass die Partikel zur Entsorgung in Trichter fallen können. Moderne Systeme nutzen mehrere Klopfstrategien, um sowohl die Erfassung als auch die Verhinderung des erneuten Mitreißens zu optimieren.
Typen und Konfigurationen industrieller Elektrofilter
Trockene Elektrofilter
Trockensysteme stellen die häufigste Konfiguration für industrielle Anwendungen dar. Sie arbeiten ohne zusätzliche Feuchtigkeit und eignen sich für Anlagen, in denen trockene Partikel wie Staub aus Schleifvorgängen, der Zementproduktion oder der Materialhandhabung verarbeitet werden. Diese Systeme verbrauchen nur wenig Wasser und stellen keine Probleme bei der Schlammentsorgung dar, was sie für viele Industriebetriebe wirtschaftlich attraktiv macht.
Nasselektrofilter
Bei Nasskonfigurationen gelangt Flüssigkeitsspray in die Sammelzone, der mehrere Funktionen erfüllt. Die Flüssigkeit wäscht gesammelte Partikel von den Elektroden, verhindert das erneute Mitreißen von Partikeln und kühlt den Gasstrom. Nasssysteme eignen sich hervorragend für Anwendungen mit klebrigen Partikeln, korrosiven Materialien oder Situationen, in denen nachgeschaltete Geräte keine Partikelübertragung tolerieren.
Variationen des industriellen ESP-Systems
Ein industrielles ESP-System können als Platten- oder Rohrausführung ausgeführt werden. Plattensysteme verfügen über parallele Sammelplatten und bieten eine kompakte Stellfläche mit hoher Sammeleffizienz. Rohrförmige Konfigurationen bieten eine größere Oberfläche bei identischer Grundfläche und bewältigen höhere Gasvolumina, stellen jedoch komplexere Wartungsanforderungen dar.
Schlüsselfaktoren, die die Effizienz von Elektrofiltern bestimmen
Überlegungen zum Partikelwiderstand
Der elektrische Widerstand der Partikel beeinflusst grundsätzlich die Sammeleffizienz. Partikel mit niedrigem Widerstand (unter 10^8 Ohm-cm) verlieren ihre Ladung zu schnell, was die Wirksamkeit der Sammlung verringert. Partikel mit hohem spezifischem Widerstand (über 10^11 Ohm-cm) behalten übermäßige Ladung bei, was zu einer erneuten Mitnahme von den Sammelflächen führt. Der optimale Bereich liegt typischerweise zwischen 10^8 und 10^11 Ohm-cm, wo die Partikelladung und -speicherung ihre maximale Effizienz erreicht. Anlagenbetreiber müssen ihre spezifische Partikelzusammensetzung verstehen, um die Systemleistung genau vorhersagen zu können.
Gasströmungseigenschaften
Die Gasgeschwindigkeit durch die Sammelzone wirkt sich direkt auf die Verweilzeit der Partikel aus. Partikel benötigen ausreichend Zeit, um zu den Sammeloberflächen zu wandern, bevor sie das System verlassen. Typische Einströmgeschwindigkeiten liegen bei herkömmlichen Systemen zwischen 3 und 5 Metern pro Sekunde, obwohl einige fortschrittliche Konstruktionen mit höheren Geschwindigkeiten arbeiten, ohne die Sammeleffizienz zu beeinträchtigen. Die Gleichmäßigkeit der Strömungsverteilung über den gesamten Sammelbereich wird entscheidend – tote Zonen oder turbulente Regionen ermöglichen es den Partikeln, die Sammeloberflächen zu umgehen.
Elektrodenkonfiguration und -abstand
Der Abstand zwischen Entladungs- und Sammelelektrode beeinflusst die elektrische Feldstärke und die Partikelwanderungsgeschwindigkeit. Ein geringerer Abstand erzeugt stärkere Felder, erhöht jedoch das Risiko eines Stromausfalls. Der optimale Abstand gleicht Feldstärke und Betriebsstabilität aus und liegt je nach spezifischer Anwendung und Designphilosophie typischerweise zwischen 100 und 300 Millimetern. Die Ausrichtung und Wartung der Elektroden wirkt sich direkt auf die Leistungskonsistenz aus.
Umgebungsbedingungen
Temperatur, Luftfeuchtigkeit und Gaszusammensetzung haben wesentlichen Einfluss auf den Betrieb des Elektrofilters. Steigende Temperaturen verringern die Gasdichte und erhöhen die elektrische Leitfähigkeit, was möglicherweise zu Funkenüberschlägen führt. Bei einer Luftfeuchtigkeit über 15 Prozent können sich korrosive Verbindungen auf den Elektrodenoberflächen niederschlagen und so die Effizienz verringern. Saure oder alkalische Gaskomponenten erfordern spezielle Elektrodenmaterialien, um Korrosion zu verhindern.
| Parameter | Optimale Reichweite | Auswirkungen auf die Leistung |
|---|---|---|
| Gasgeschwindigkeit | 3-5 m/s | Bestimmt Verweilzeit und Effizienz |
| Betriebstemperatur | Unter 160 Grad Celsius | Behält die elektrische Stabilität und die Partikelladung bei |
| Elektrodenspannung | 40.000-100.000 Volt | Steuert die Ionisierung und Partikelaufladung |
| Relative Luftfeuchtigkeit | Unter 15 Prozent | Verhindert Elektrodenverschmutzung und Korrosion |
Maximierung der Leistung industrieller Staubentfernungssysteme
Trichtermanagement und Ascheentfernung
Der Sammeltrichter stellt eine kritische Komponente dar, die bei der Systemoptimierung oft übersehen wird. Staubansammlungen in den Trichtern können schließlich Brücken bilden – es entstehen Hohlräume, die den Partikelfluss verhindern und übermäßiges Klopfen der Elektroden auslösen. Moderne Anlagen nutzen Füllstandssensoren, Vibratoren und automatische Entladesysteme, um optimale Trichterbedingungen aufrechtzuerhalten. Regelmäßige Inspektionen stellen sicher, dass der gespeicherte Staub keine chemischen Veränderungen oder Kuchenbildung erfährt, die die Entfernung behindern würden.
Optimierung der Rap-Strategie
Die Intensität und Häufigkeit des Klopfens der Elektrode wirkt sich erheblich auf die Sammeleffizienz und die Lebensdauer des Systems aus. Durch unzureichendes Klopfen entstehen Partikelschichten, die die Ladezonen blockieren und die Effizienz verringern. Übermäßiges Klopfen führt zu einer vorzeitigen Beschädigung der Elektrode und erhöht die erneute Mitnahme gesammelter Partikel. Fortschrittliche Systeme verwenden intelligente Klopfsteuerungen, die die Intensität basierend auf Echtzeit-Elektrodenspannungsmustern anpassen und sich automatisch an sich ändernde Einlassbedingungen anpassen.
Integration der Emissionskontrolle
Ein electrostatic dust collector integrates seamlessly with downstream emission control equipment. Secondary systems capturing any particles that escape the primary collector include additional filtering stages, baghouse systems, or additional electrostatic stages. This multi-stage approach ensures that final emissions comply with increasingly stringent environmental regulations while maintaining economic efficiency.
Regelmäßige Wartungsprotokolle
Durch vorbeugende Wartung wird die Lebensdauer des Elektrofilters verlängert und die maximale Effizienz während des gesamten Gerätelebenszyklus aufrechterhalten. Zu den kritischen Wartungsaktivitäten gehören:
Vierteljährliche Überprüfung der Elektrodenausrichtung und des Elektrodenzustands
Halbjährliche Messung der Entladestrom- und Spannungsmuster
Einnual thermal imaging to detect hotspots or electrical anomalies
Alle zwei Jahre Austausch verschlissener Klopfkomponenten
Kontinuierliche Überwachung von Trichteraustragssystemen
Regelmäßige Überprüfung elektrischer Isolationssysteme
Vergleichende Vorteile der elektrostatischen Technologie
Überlegene Feinpartikelerfassung
Elektrostatische Systeme erreichen eine Sammeleffizienz von über 99 Prozent für Partikel im Bereich von 1 bis 10 Mikrometern – genau dem Größenbereich, mit dem die mechanische Filterung am meisten zu kämpfen hat. Diese Fähigkeit eliminiert Tausende Tonnen Feinstaub, der sonst in die Atmosphäre gelangen würde. Die Wirksamkeit der Technologie steigt mit abnehmender Partikelgröße, im Gegensatz zu mechanischen Systemen, bei denen die Effizienz bei ultrafeinen Partikeln stark abnimmt.
Betriebskostenvorteile
Nach der Installation arbeiten elektrostatische Systeme im Vergleich zu Alternativen zu bemerkenswert niedrigen Kosten. Der Energieverbrauch hängt in erster Linie von der Erzeugung des elektrischen Feldes ab und nicht von der Überwindung des Filterwiderstands, wie es bei mechanischen Systemen erforderlich ist. Der Druckabfall bleibt während des gesamten Systemlebenszyklus im Wesentlichen konstant und verhindert so die steigenden Energiekosten, die bei Filterkuchensystemen auftreten, wenn sich Filterkuchen bilden. Über einen Zeitraum von zehn Jahren sind die Betriebskosten in der Regel durchschnittlich 30 bis 50 Prozent niedriger als bei vergleichbaren mechanischen Filtersystemen.
Minimale Entsorgungs- und Handhabungsanforderungen
Der gesammelte Staub verlässt das System trocken und bleibt weitgehend unverunreinigt durch Filtermedienfasern oder Schlamm. Diese Eigenschaft vereinfacht die Entsorgungslogistik und kann bei bestimmten Anwendungen eine Materialrückgewinnung ermöglichen. Im Vergleich zu Nasssystemen, die Schlamm erzeugen, der vor der Entsorgung eine Wasseraufbereitung erfordert, reduzieren trockene elektrostatische Lösungen die Kosten für die Umweltsanierung erheblich.
Längere Lebensdauer der Ausrüstung
Durch das Fehlen mechanischer Filterelemente entfallen Austauschzyklen, die die Wirtschaftlichkeit von Beutelfiltern und Patronenfiltern bestimmen. Obwohl Elektroden verbrauchbar sind, funktionieren sie normalerweise 8 bis 15 Jahre, bevor ein Austausch erforderlich wird. Diese verlängerte Betriebsdauer zwischen größeren Wartungsereignissen reduziert Ausfallzeiten und den mit der Gerätewartung verbundenen Verwaltungsaufwand.
Erfolgreiche industrielle Anwendungen und Materialverarbeitung
Zementherstellung
Zementanlagen erzeugen während der gesamten Produktion große Mengen an Feinstaub. Ofenabgase, Mühlen und Materialhandhabungsvorgänge erfordern alle eine aggressive Staubkontrolle. Ein industrielles Staubentfernungssystem mit elektrostatischer Technologie erfasst 99,9 Prozent der Emissionen und ermöglicht es den Anlagen, Umweltstandards zu übertreffen und gleichzeitig wertvollen Zementstaub für die Wiederverwendung in Produktionsprozessen zurückzugewinnen.
Metallurgische Betriebe
Beim Schmelzen, Raffinieren und bei der Herstellung von Legierungen werden verschiedene Partikelströme freigesetzt, die wertvolle Metallverbindungen enthalten. Elektrostatische Systeme erfassen diese Materialien effizient und ermöglichen eine Rückgewinnung zum Recycling. Die Technologie bewältigt Hochtemperaturanwendungen, die mechanische Filter schnell verstopfen würden, und sorgt für eine konstante Leistung, auch wenn die Einlasstemperaturen schwanken.
Chemische Herstellung
Pharmazeutische und Spezialchemieanlagen erfordern außergewöhnliche Sauberkeitsstandards. Die elektrostatische Technologie entfernt Produktstaub und Prozessnebenprodukte mit minimaler Kontamination und erfüllt so die Qualitätsanforderungen für Materialien, die weiterverarbeitet werden. Die Trockensammelmethode erweist sich dort als besonders wertvoll, wo sich die Produktreinheit direkt auf die Produktionsausbeute auswirkt.
Energieerzeugungsanlagen
Kohle- und Biomassekraftwerke setzen seit Jahrzehnten auf elektrostatische Technologie, um die Flugascheemissionen zu kontrollieren. Moderne Anlagen verarbeiten enorme Gasmengen und halten dabei eine Sammeleffizienz von über 99 Prozent aufrecht. Die Ascherückgewinnung ermöglicht die Materialnutzung in der Betonproduktion und anderen Anwendungen und schafft Einnahmequellen aus Nebenprodukten.
Lebensmittel- und Agrarverarbeitung
Getreidemühlen, Lebensmittelverarbeitungsbetriebe und der Umgang mit landwirtschaftlichen Produkten erzeugen Feinstaub, der sowohl Umwelt- als auch Arbeitsschutzrisiken mit sich bringt. Elektrostatische Systeme fangen diese Materialien effektiv ein, schützen die Gesundheit der Arbeitnehmer und erfüllen gleichzeitig die Emissionsnormen. Die Fähigkeit der Technologie, mit den für landwirtschaftliche Betriebe typischen Temperaturschwankungen umzugehen, macht sie besonders für diesen Sektor geeignet.
Häufige betriebliche Herausforderungen diagnostizieren und lösen
Reduzierte Sammeleffizienz
Wenn die Sammeleffizienz unter die Zielwerte sinkt, müssen mehrere mögliche Ursachen untersucht werden. Eine Fehlausrichtung der Elektroden aufgrund mechanischer Vibrationen oder Erdbeben kann die elektrischen Feldmuster stören. Die Ansammlung einer Staubschicht trotz normalem Klopfen deutet auf eine Brückenbildung im Trichter oder eine unzureichende Entleerung hin. Die Drift der elektrischen Parameter – angezeigt durch einen abnehmenden Entladestrom – weist auf eine Verschmutzung der Elektrodenoberfläche oder auf hochohmige Partikel hin, die eine Anpassung der elektrischen Einstellungen erfordern.
Übermäßige Spark-Over-Ereignisse
Unkontrollierte elektrische Lichtbögen zwischen den Elektroden verringern die Effizienz und können elektrische Komponenten dauerhaft beschädigen. Häufige Ursachen sind Spitzen der Staubkonzentration am Einlass, die die Auslegungsparameter überschreiten, Feuchtigkeitskondensation auf Elektrodenoberflächen oder Elektrodenverschmutzung durch vorgeschaltete Korrosion. Die Implementierung einer Überwachung der Einlasskonzentration, einer Elektrodenheizung zur Verhinderung von Kondensation und einer verbesserten vorgeschalteten Korrosionskontrolle löst typischerweise chronische Funkenüberschlagsprobleme.
Partikel-Re-Entrainment
Angesammelter Staub, der von den Elektrodenoberflächen austritt, bevor er die Trichter erreicht, weist auf Probleme mit den Klopfparametern oder einen Abfall des elektrischen Feldes hin. Partikel mit hohem spezifischem Widerstand können übermäßige Ladung behalten und trotz der nach unten gerichteten Gravitationskräfte von den Sammeloberflächen wegschweben. Die Anpassung elektrischer Parameter oder die Veränderung der Partikeleigenschaften durch vorgeschaltete chemische Behandlung löst diese Herausforderung. Im Extremfall bieten zusätzliche Sammelstufen eine Absicherung gegen Emissionsverstöße.
Schnelle Elektrodenerosion
Ein beschleunigter Verlust von Elektrodenmaterial lässt auf korrosive Gaskomponenten, eine übermäßig hohe elektrische Spannung oder Probleme beim Auftreffen von Partikeln schließen. Elektrodenbeschichtungsmaterialien können chemischer Korrosion widerstehen, für schwierige Betriebsbedingungen können jedoch spezielle Elektrodenzusammensetzungen erforderlich sein. Die Optimierung der elektrischen Feldverteilung durch Verfeinerung der Elektrodengeometrie oder Abstandsanpassungen reduziert den mechanischen Verschleiß durch Partikelbeschuss.
Auswahl und Dimensionierung von Systemen für spezifische industrielle Anwendungen
Grundlagen der Lastberechnung
Die richtige Systemdimensionierung beginnt mit der genauen Messung oder Schätzung der Staubeinlassbeladung – der Masse an Partikeln, die pro Zeiteinheit eindringt. Diese Zahl bestimmt jede weitere Designentscheidung, von der Sammelelektrodenfläche bis zur Trichterkapazität. Unterdimensionierte Systeme arbeiten mit Effizienzeinbußen und übermäßigem Verschleiß. Übergroße Anlagen verschwenden Kapitalinvestitionen und erhöhen die Betriebskosten durch unnötigen Energieverbrauch.
Anforderungen an den Sammelbereich
Die Sammelfläche pro Gasdurchflusseinheit – ausgedrückt als Sammelfläche pro Tausend Kubikmeter Gas pro Stunde – bestimmt direkt die Abscheideeffizienz. Die typische Auslegung liegt je nach Partikeleigenschaften und Zieleffizienzniveau zwischen 5 und 15 Quadratmetern pro tausend Kubikmeter pro Stunde. Größere Sammelbereiche führen zu einer höheren Effizienz, erhöhen jedoch die Größe, das Gewicht und die Kapitalkosten der Ausrüstung. Die optimale Auswahl gleicht Leistungsanforderungen mit wirtschaftlichen Einschränkungen aus, die für jede Anwendung spezifisch sind.
Überlegungen zu Spannung und Strom
Elektrische Designparameter müssen die spezifische Partikelzusammensetzung und Gaseigenschaften jeder Anwendung berücksichtigen. Partikel mit hohem spezifischem Widerstand erfordern möglicherweise erhöhte Spannungen, um eine ausreichende Ladung zu erreichen, bei zu hoher Spannung besteht jedoch die Gefahr einer Lichtbogenbildung. Umgekehrt können Partikel mit niedrigem Widerstand bei niedrigeren Spannungen effizient arbeiten und so die Belastung der elektrischen Komponenten verringern. Pilotversuche oder rechnerische Modellierung helfen bei der Optimierung elektrischer Parameter vor der endgültigen Systembeschaffung.
Materialauswahl für korrosive Umgebungen
Anwendungen mit sauren oder alkalischen Gaskomponenten erfordern spezielle Materialien, um Korrosion zu verhindern. Standardelektroden aus unlegiertem Stahl überstehen möglicherweise nur Monate im korrosiven Einsatz, während Spezialelektroden aus rostfreiem Stahl oder mit Keramikbeschichtung jahrelang überdauern. Die Materialauswahl wirkt sich erheblich auf die Betriebskosten während der Systemlebensdauer aus und rechtfertigt eine sorgfältige Bewertung während der Entwurfsphase.
Weiterentwicklung der Elektrofiltertechnologie und zukünftige Entwicklungen
Pulserregte Systeme
Jüngste Innovationen nutzen die Hochspannungsimpulstechnologie anstelle einer kontinuierlichen Gleichstromerregung. Die Impulsenergie reduziert den durchschnittlichen Stromverbrauch und sorgt gleichzeitig für hervorragende Ladeeigenschaften. Einige Designs erreichen Sammeleffizienzen, die mit kontinuierlichen Systemen vergleichbar sind, bei einem um 40 bis 60 Prozent geringeren elektrischen Energiebedarf, was attraktive wirtschaftliche Vorteile für energiebewusste Einrichtungen schafft.
Integrierte digitale Überwachung
Moderne Systeme verfügen über umfassende Sensornetzwerke, die eine Leistungsüberwachung in Echtzeit ermöglichen. Die kontinuierliche Messung der Elektrodenspannung, des Entladestroms, der Auslassemissionen und des Trichterfüllstands ermöglicht eine vorausschauende Wartung – eine Wartung, die durchgeführt wird, bevor Probleme auftreten, und nicht erst, nachdem sie auftreten. Algorithmen der künstlichen Intelligenz analysieren diese Datenströme, um Klopfpläne, elektrische Parameter und Wartungszeitpunkte zu optimieren und so die Betriebskosten weiter zu senken.
Hybride elektrostatisch-mechanische Systeme
Durch die Kombination von elektrostatischer Fällung und mechanischer Filterung entstehen Hybridsysteme, die die Vorteile beider Technologien nutzen. Die elektrostatische Stufe entfernt ultrafeine Partikel, während die mechanische Stufe größere Partikel auffängt und einen zusätzlichen Schutz bietet. Diese Systeme erreichen Austrittsemissionen im einstelligen Milligramm-Bereich pro Normalkubikmeter – Werte, die mit herkömmlicher einstufiger Technologie bisher nicht erreichbar waren.
Überlegungen zur Umweltintegration
Zukünftige Systeme legen zunehmend Wert auf ökologische Nachhaltigkeit, die über die einfache Emissionskontrolle hinausgeht. Designinnovationen reduzieren den Wasserverbrauch in nassen elektrostatischen Systemen, verwenden recycelte Materialien im Bauwesen und integrieren Energierückgewinnungssysteme, die elektrische Energie aus hocheffizienten Sammelprozessen gewinnen. Diese Entwicklungen bringen die elektrostatische Technologie mit umfassenderen industriellen Nachhaltigkeitszielen in Einklang.
Best Practices für Installation, Start und Inbetriebnahme
Standortvorbereitung und Fundamentarbeiten
Eine erfolgreiche Systemleistung beginnt mit den richtigen Installationsgrundlagen. Elektrostatische Systeme müssen eben arbeiten – Abweichungen von mehr als 5 Millimetern pro Meter können die elektrischen Feldmuster und die Partikelsammlung stören. Schwingungsisolationssysteme schützen empfindliche elektrische Komponenten vor Vibrationen der Umgebungsanlage. Kanalverbindungen erfordern eine präzise Ausrichtung, um einen Gasbypass zu verhindern und eine gleichmäßige Strömungsverteilung über die Sammelzonen hinweg sicherzustellen.
Elektrische Systemintegration
Elektrische Hochspannungssysteme erfordern bei der Installation besondere Sicherheitsaspekte. Trennschalter, Erdungssysteme und Notabschaltmechanismen müssen unter allen Betriebsbedingungen zuverlässig funktionieren. Durch Tests vor der Systemaktivierung wird überprüft, ob alle elektrischen Komponenten innerhalb der Designspezifikationen funktionieren und korrekt auf Steuersignale reagieren.
Erste Leistungstests
Inbetriebnahmeverfahren legen grundlegende Leistungskennzahlen fest, mit denen zukünftige Vorgänge verglichen werden. Die Messung der Auslassemissionen unter sauberen Einlassbedingungen liefert die Effizienzbasislinie. Eine fortschreitende Erhöhung der Staubkonzentration am Einlass stellt sicher, dass das System über den gesamten Betriebsbereich die Designeffizienz beibehält. Temperatur- und Druckabfalltests bestätigen, dass sich die mechanischen und thermischen Designannahmen im tatsächlichen Betrieb als gültig erweisen.
Schulung und Dokumentation des Personals
Systembetreiber benötigen eine umfassende Schulung, die den Normalbetrieb, die Parameterüberwachung, die grundlegende Fehlerbehebung und Notfallverfahren umfasst. Detaillierte Bedienungsanleitungen und anlagenspezifische Wartungsdokumentationen ermöglichen eine effektive und langfristige Verwaltung. Durch regelmäßige Auffrischungsschulungen bleibt die betriebliche Kompetenz auch bei personellen Veränderungen erhalten.
Vorteile für die Umweltauswirkungen und die Einhaltung gesetzlicher Vorschriften
Erreichen der Emissionsnorm
Umweltvorschriften weltweit legen immer strengere Grenzwerte für industrielle Partikelemissionen fest. Die elektrostatische Technologie ermöglicht die konsequente Einhaltung aktueller Standards und bietet gleichzeitig Sicherheitsmargen für zukünftige Verschärfungen der Vorschriften. Ein moderner elektrostatischer Staubabscheider erreicht routinemäßig Austrittsemissionen von weniger als 50 Milligramm pro Normalkubikmeter, was deutlich unter den meisten internationalen Umweltstandards liegt.
Beiträge zur Luftqualität
Industrielle Staubemissionen tragen erheblich zur Luftverschmutzung und den damit verbundenen Auswirkungen auf die Gesundheit der Atemwege bei. Elektrostatische Systeme verhindern, dass in großen Industrieregionen jährlich Tausende Tonnen Feinstaub in die Atmosphäre gelangen. Diese kollektive Wirkung führt zu messbaren Verbesserungen der Luftqualität in der Gemeinde und einer geringeren Gesundheitsbelastung durch umweltbedingte Krankheiten.
Verbesserungen der Arbeitssicherheit
Durch die Erfassung der Abgase vor der Emission in die Atmosphäre werden die Arbeiter nicht den Staubwolken ausgesetzt, die für eine unkontrollierte Entladung typisch sind. Eine verbesserte Luftqualität in der Anlage reduziert berufsbedingte Atemwegserkrankungen, verringert Fehlzeiten und steigert die Gesamtproduktivität der Mitarbeiter. Diese Sicherheitsverbesserungen bieten Vorteile, die weit über die bloße Einhaltung gesetzlicher Vorschriften hinausgehen.
Möglichkeiten zur Ressourcenwiederherstellung
Bei vielen industriellen Prozessen werden wertvolle Stoffe im Abgasstaub freigesetzt. Durch die elektrostatische Sammlung werden diese Materialien in trockener, relativ reiner Form konserviert und können recycelt werden. Zurückgewonnener Aluminiumstaub, metallhaltige Verbindungen und andere Nebenprodukte generieren Einnahmequellen und reduzieren gleichzeitig den Bergbau- und Primärproduktionsbedarf. Diese Ressourceneffizienz steht im Einklang mit den Prinzipien der Kreislaufwirtschaft, die von umweltbewussten Herstellern zunehmend geschätzt werden.
Finanzanalyse und Kosten-Nutzen-Bewertung
Anforderungen an Kapitalinvestitionen
Die Erstausrüstungs- und Installationskosten für elektrostatische Systeme variieren erheblich je nach den Anforderungen des Sammelbereichs und der Anwendungskomplexität. Die Installation kleinerer Systeme für einzelne Verarbeitungslinien kann zwischen 50.000 und 150.000 US-Dollar kosten. Große integrierte Systeme, die mehrere Prozesse bedienen oder extreme Staubbelastungen bewältigen, können mehrere Millionen Dollar kosten. Trotz höherer scheinbarer Kapitalkosten als bei einigen mechanischen Alternativen sorgen die überlegene Effizienz und Haltbarkeit für eine günstige langfristige Wirtschaftlichkeit.
Betriebskostendynamik
Der Stromverbrauch stellt die größten wiederkehrenden Betriebskosten dar. Moderne Systeme verbrauchen typischerweise 5 bis 15 Kilowatt pro tausend Kubikmeter pro Stunde behandeltem Gasvolumen. Im Vergleich zu Baghouse-Systemen, bei denen der Energieverbrauch mit der Bildung von Filterkuchen dramatisch ansteigt, halten elektrostatische Systeme den Energiebedarf über den gesamten Lebenszyklus konstant. Zu den zusätzlichen Betriebskosten gehören der Austausch von Elektroden, Wartungsmaterialien und gelegentliche Reparaturteile – typischerweise 3 bis 8 Prozent der Gerätekosten pro Jahr.
Zeitplan für die Kapitalrendite
Ein Vergleich der Lebenszykluskosten mit mechanischen Filteralternativen zeigt, dass sich elektrostatische Systeme durch geringere Betriebskosten in der Regel innerhalb von 3 bis 5 Jahren amortisieren. Die verlängerte Lebensdauer der Geräte – 15 bis 25 Jahre bei gut gewarteten Systemen – schafft zusätzlichen Wert durch jahrzehntelangen zuverlässigen Betrieb über die Amortisationszeit hinaus. Einrichtungen, die eine außergewöhnliche Sammeleffizienz erfordern, können sogar noch schnellere Erträge erzielen, wenn alternative Technologien die Leistungsanforderungen nicht zu angemessenen Kosten erfüllen können.
Versteckte Kostensenkungen
Über die direkten Gerätekosten hinaus reduzieren elektrostatische Systeme die Nebenkosten, einschließlich Filterentsorgung, Schlammbehandlung in Nasssystemen und Notfallreparaturen bei vorzeitigem Filterausfall. Verbesserungen bei der Einhaltung von Umweltvorschriften können die Genehmigungskosten, das Bußgeldrisiko und die Versicherungsprämien in Rechtsgebieten senken, in denen Emissionsverstöße schwere Strafen nach sich ziehen. Diese indirekten Vorteile sind zwar schwerer zu quantifizieren, übersteigen jedoch häufig die direkten betrieblichen Einsparungen.
Architektur des Elektrofiltersystems
Häufig gestellte Fragen zu Elektrofiltern
F1: Wie hoch ist die typische Sammeleffizienz moderner Elektrofilter?
Moderne elektrostatische Systeme erreichen durchgängig eine Sammeleffizienz von 99 bis 99,9 Prozent über den gesamten Partikelgrößenbereich von ultrafein bis grob. Das bedeutet, dass von zehntausend Partikeln, die in das System gelangen, nur zehn bis hundert Partikel in die Atmosphäre gelangen. Der Wirkungsgrad variiert je nach Partikeleigenschaften, elektrischen Parametern und Systemdesign, aber gut gewartete Systeme fallen während ihrer gesamten Betriebslebensdauer selten unter einen Wirkungsgrad von 99 Prozent.
F2: Wie oft müssen Elektrofilterelektroden ausgetauscht werden?
Entladungs- und Sammelelektroden funktionieren in der Regel 8 bis 15 Jahre, bevor ein Austausch erforderlich wird. Die tatsächliche Lebensdauer hängt von der Staubkonzentration am Einlass, dem Partikelwiderstand, der Betriebstemperatur und der Wartungsqualität ab. In einigen Anlagen beträgt die Lebensdauer der Elektroden mehr als 20 Jahre, während andere, die unter extremen Bedingungen arbeiten, möglicherweise alle 5 bis 7 Jahre ausgetauscht werden müssen. Vorbeugende Wartung einschließlich regelmäßiger Reinigung und Korrosionsschutz verlängert die Lebensdauer der Elektroden erheblich.
F3: Können Elektrofilter mit Abgasen hoher Temperatur umgehen?
Herkömmliche elektrostatische Systeme arbeiten effektiv bis etwa 160 Grad Celsius. Oberhalb dieser Temperatur nimmt die Gasdichte ab, die elektrische Leitfähigkeit steigt und das Risiko eines Funkenüberschlags steigt erheblich. Allerdings können spezielle Hochtemperatursysteme, die spezielle Elektrodenmaterialien und Steuerungsstrategien verwenden, Abgasströme mit einer Temperatur von 300 Grad Celsius oder mehr bewältigen. Eine anwendungsspezifische Designberatung gewährleistet die richtige Systemauswahl für den Hochtemperaturbetrieb.
F4: Welche Wartung erfordert ein elektrostatischer Staubabscheider?
Zu den routinemäßigen Wartungsarbeiten gehören vierteljährliche Sichtprüfungen des Zustands und der Ausrichtung der Elektroden, die halbjährliche Messung der elektrischen Betriebsparameter und die kontinuierliche Überwachung der Trichteraustragssysteme. Die jährliche Wartung umfasst Wärmebildaufnahmen zur Erkennung elektrischer Anomalien, die Messung des Systemdruckabfalls und die Überprüfung der Funktion des Steuerungssystems. Der vorbeugende Austausch von Komponenten vor einem Ausfall verhindert Notabschaltungen und sorgt für eine gleichbleibende Leistung. Ein umfassendes vorbeugendes Wartungsprogramm erfordert bei Systemen im industriellen Maßstab in der Regel 40 bis 60 Stunden Facharbeit pro Jahr.
F5: Wie wirkt sich der Partikelwiderstand auf die Leistung des Elektrofilters aus?
Der elektrische Widerstand von Partikeln bestimmt im Wesentlichen, wie effektiv Partikel ihre Ladung behalten und zu Sammeloberflächen wandern. Die optimale Leistung wird erreicht, wenn der Partikelwiderstand zwischen 10^8 und 10^11 Ohm-cm liegt. Unterhalb von 10^8 Ohm-cm verlieren die Teilchen ihre Ladung zu schnell. Über 10^11 Ohm-cm behalten Partikel übermäßige Ladung und stoßen sich von den Sammeloberflächen ab. Das Verständnis des spezifischen Partikelwiderstands während der Systemkonstruktion stellt sicher, dass elektrische Parameter für maximale Effizienz optimiert werden können.
F6: Was ist der Unterschied zwischen Platten- und Röhren-Elektrofiltern?
Plattensysteme verwenden parallele Sammelplatten mit dazwischen aufgehängten Entladungselektroden. Sie bieten ein kompaktes Design und einen einfachen Wartungszugang. Röhrensysteme verfügen über zylindrische Sammelrohre mit zentralen Entladungselektroden. Rohre bieten eine größere Sammelfläche bei gleicher Grundfläche und können größere Gasvolumina aufnehmen. Rohrkonstruktionen stellen komplexere Wartungs- und Klopfherausforderungen dar, eignen sich jedoch hervorragend für Anwendungen mit begrenztem Platzangebot. Die Auswahl hängt vom Anlagenlayout, den Anforderungen an das Gasvolumen und der Wartungsfähigkeit ab.
F7: Wie kann ich feststellen, ob ein elektrostatisches System für meine Einrichtung geeignet ist?
Die elektrostatische Technologie eignet sich für Anwendungen, bei denen die Erfassung feiner Partikel von entscheidender Bedeutung ist, die Betriebskosten über die Lebensdauer der Geräte minimiert werden müssen und Platzbeschränkungen bestehen. Die Technologie eignet sich hervorragend für Partikel, die zurückgewonnen werden müssen, für Materialien mit hoher Widerstandsfähigkeit gegenüber der Filterreinigung und für Situationen, in denen die Gleichmäßigkeit des Druckabfalls von entscheidender Bedeutung ist. Umgekehrt erfordern Anwendungen, bei denen extrem klebrige Materialien oder korrosive Dämpfe entstehen, möglicherweise nasse elektrostatische Konstruktionen oder Hybridsysteme. Die technische Bewertung spezifischer Anwendungsanforderungen bestimmt die optimale Technologieauswahl.
F8: Welche Sicherheitsaspekte gelten für den Betrieb von Elektrofiltern?
Die elektrischen Hochspannungssysteme erfordern umfassende Sicherheitsprotokolle, einschließlich Verfahren zur Energieisolierung, Notabschaltsysteme, ordnungsgemäße Erdung und Schulung des Personals. Die Gefahr eines Stromschlags besteht auch dann, wenn das Gerät scheinbar inaktiv ist, da gespeicherte Ladung in elektrischen Komponenten eine Gefahr darstellt. Einrichtungen müssen Sperr- und Kennzeichnungsverfahren implementieren, den Zugang zu Hochspannungszonen beschränken und regelmäßige Sicherheitsschulungen für das Personal durchführen. Die ordnungsgemäße Wartung elektrischer Systeme und die Einhaltung elektrischer Vorschriften gewährleisten einen sicheren Betrieb während der gesamten Lebensdauer der Geräte.
F9: Wie wirken sich Umgebungsbedingungen auf die Leistung des Elektrofilters aus?
Die Temperatur wirkt sich erheblich auf die Leistung aus, da erhöhte Temperaturen die Gasdichte verringern und die elektrische Leitfähigkeit erhöhen. Eine Luftfeuchtigkeit über 15 Prozent kann zu korrosiven Umgebungen auf den Elektrodenoberflächen führen. Die Zusammensetzung des Einlassgases, die Schwefeldioxid, Stickoxide oder andere chemische Stoffe enthält, kann zu sauren Bedingungen führen, die spezielle Elektrodenmaterialien erfordern. Die Höhe des Anlagenstandorts beeinflusst die Gasdichte und die elektrische Leistung. Das richtige Systemdesign berücksichtigt alle zu erwartenden Umgebungsbedingungen, um eine konstante Leistung während der gesamten Betriebslebensdauer aufrechtzuerhalten.
F10: Welche Ausgangsemissionswerte können Elektrofilter erreichen?
Moderne elektrostatische Systeme erreichen routinemäßig Austrittsemissionen von weniger als 50 Milligramm pro Normalkubikmeter. Fortschrittliche Designs mit mehreren Sammelstufen oder Hybridtechnologie können Austrittsemissionen von weniger als 10 Milligramm pro Normalkubikmeter erreichen. Die Emissionen im einstelligen Milligrammbereich pro Normalkubikmeter am Auslass machen die elektrostatische Technologie zu einer der leistungsfähigsten Staubsammelmethoden auf dem Markt. Diese Leistungsniveaus übertreffen die meisten internationalen Umweltstandards und bieten Sicherheitsmargen für künftige regulatorische Verschärfungen.
