Wie wählen Sie den richtigen Beutelfilter-Staubabscheider für Ihre Einrichtung aus?

Staubabscheider spielen eine entscheidende Rolle bei der Aufrechterhaltung einer sauberen, sicheren und produktiven Arbeitsumgebung, insbesondere in Branchen wie der Stahlherstellung, der Sandverarbeitung, der Gießereiindustrie, der Metallurgieindustrie und der Kokerei. Ein wirksames Staubsammelsystem verhindert Staubansammlungen, reduziert potenzielle Gesundheitsrisiken und stellt die Einhaltung von Emissionsnormen sicher. Die Bestimmung der richtigen Größe und Art des Staubabscheiders für Ihre Anlage erfordert jedoch eine sorgfältige Bewertung mehrerer Faktoren.

Die Rolle eines Beutelfilter-Staubsammlers verstehen

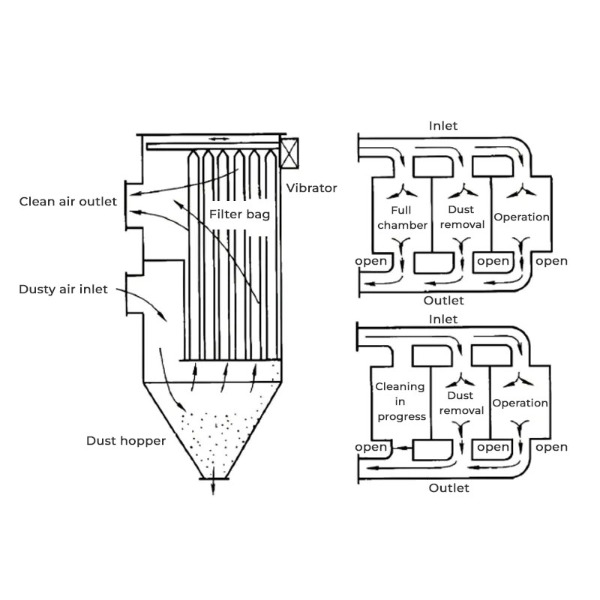

A Beutelfilter-Staubsammler verwendet eine Reihe von Gewebefilterbeuteln, um Partikel aus dem Gasstrom zu entfernen. Dieser Staubabscheidertyp ist ideal für Branchen, in denen feiner, trockener, nichtfaseriger Staub erzeugt wird. Das staubbeladene Gas gelangt in den Kollektor und strömt durch die Filterbeutel, wo sich größere Partikel am Boden des Trichters absetzen, während feinere Partikel vom Filtergewebe aufgefangen werden. Anschließend wird das Gas gereinigt, um sicherzustellen, dass die Emissionen den Umweltstandards entsprechen.

Zu den Hauptmerkmalen eines Beutelfilter-Staubabscheiders gehören:

• Hocheffiziente Filtration für feine, trockene Partikel
• Pulse-Jet-Reinigungssystem Dadurch wird die Effizienz des Filters durch regelmäßiges Abblasen von angesammeltem Staub wiederhergestellt
• Anpassungsoptionen für unterschiedliche Temperaturen, Staubkonzentrationen und Gaseigenschaften

Bei der Auswahl eines Staubsammlers zu berücksichtigende Faktoren

Die Auswahl des richtigen Beutelfilter-Staubabscheiders erfordert eine umfassende Analyse der stauberzeugenden Prozesse Ihrer Anlage. Folgende Faktoren müssen berücksichtigt werden:

a) Art und Menge des erzeugten Staubs

Der erste Schritt bei der Auswahl eines Staubabscheiders besteht darin, die Art und Menge des Staubs zu verstehen, den Ihre Anlage produziert. Unterschiedliche Staubarten (z. B. Holzstaub, Metallstaub oder Zementstaub) erfordern unterschiedliche Filterfähigkeiten. Es ist wichtig, Folgendes zu berücksichtigen:

• Partikelgröße und -verteilung: Feinere Staubpartikel erfordern eine höhere Filtereffizienz.
• Chemische Zusammensetzung: Einige Stäube können gefährlich oder brennbar sein, was spezielle Filter und Sicherheitsvorrichtungen erfordern würde.
• Feuchtigkeitsgehalt: Staub mit hohem Feuchtigkeitsgehalt erfordert möglicherweise zusätzliche Vorsichtsmaßnahmen, um ein Verstopfen oder Anhaften an den Filterbeuteln zu verhindern.

b) Luftstromanforderungen

Um die richtige Luftstromkapazität (gemessen in Kubikfuß pro Minute oder CFM) zu bestimmen, müssen Sie den Luftstrom für jede Maschine oder Staub produzierende Station in Ihrer Einrichtung berechnen. Diese Berechnung basiert auf:

• Gerätetyp: Der Luftstrombedarf für jedes Gerät, beispielsweise CNC-Maschinen, Sägen oder Hobelmaschinen, muss berechnet werden.
• Haubengröße: Die Größe der Haube, die zum Auffangen des Staubs verwendet wird, beeinflusst den Luftstrom, der für eine ordnungsgemäße Sammlung erforderlich ist.
• Fanggeschwindigkeit: Die Geschwindigkeit, mit der der Staub von den Hauben und Kanälen des Systems erfasst wird, wirkt sich auf den gesamten Luftstrombedarf aus.

c) Filterbereich und -typ

Bei einem Staubabscheider mit Beutelfilter wird staubige Luft durch einen Satz Filterbeutel geleitet. Die Größe und Anzahl dieser Taschen hängt ab von:

• Filterbereich: Die Gesamtoberfläche der Filterbeutel bestimmt, wie viel Staub das System bewältigen kann, bevor der Filter gereinigt werden muss.
• Art der Tasche: Das Material des Filterbeutels (z. B. Gewebe oder Filz) wird je nach Staubart und Betriebsbedingungen ausgewählt. Beispielsweise kann für trockenen Staub ein Polyesterbeutel verwendet werden, während für Hochtemperaturanwendungen ein Nomex-Beutel gewählt werden könnte.

d) Betriebsbedingungen und Wartung

Ein guter Staubabscheider sollte nur minimalen Wartungsaufwand erfordern und gleichzeitig eine konstante Leistung gewährleisten. Zu den wichtigsten zu berücksichtigenden Betriebsbedingungen gehören:

• Temperatur und Luftfeuchtigkeit: Stellen Sie sicher, dass der Beutelfilter für die Betriebstemperatur (in manchen Fällen bis zu 250 °C) und den Feuchtigkeitsgehalt im Gasstrom geeignet ist.
• Reinigungsmechanismus: Der Staubabscheider sollte über ein zuverlässiges Pulse-Jet-Reinigungssystem verfügen, das den Staub mithilfe von Druckluft aus den Filterbeuteln bläst und so ein Verstopfen verhindert.

e) Raum und Layout

Berücksichtigen Sie den verfügbaren Platz für die Installation des Staubabscheiders und die Konfiguration Ihrer Anlage. Bei einigen Installationen sind möglicherweise Änderungen erforderlich, um das Staubsammelsystem unterzubringen. Stellen Sie außerdem sicher, dass Größe und Struktur des Staubabscheiders für zukünftiges Wachstum geeignet sind, wenn Sie mit einer Erweiterung rechnen.

Wählen Sie die richtige Größe für Ihren Staubsammler

Nach der Bewertung der Staubart, der Luftstromanforderungen und der Betriebsbedingungen besteht der nächste Schritt darin, die Größe des Staubabscheiders zu bestimmen. Die Größe wird in erster Linie durch den gesamten Luftstrom bestimmt, der zur Bewältigung der Staubbelastung in Ihrer Einrichtung erforderlich ist. So können Sie die richtige Größe einschätzen:

a) Berechnung des Gesamtluftstroms

Um den gesamten benötigten Luftstrom abzuschätzen, addieren Sie die Luftstromanforderungen aller stauberzeugenden Geräte in Ihrer Einrichtung. Überlegen Sie, ob das Gerät kontinuierlich oder intermittierend arbeitet, da sich dies auf den Gesamtbedarf an Staubabscheidung auswirkt.

b) Berücksichtigung des Filterbereichs

Die Filterfläche wird basierend auf dem gewünschten Luftstrom und der Art des zu filternden Staubs berechnet. Normalerweise benötigen Sie für jede Luftstromeinheit eine bestimmte Quadratmeterzahl an Filtermedien. Hier kann professionelle Beratung hilfreich sein, da der Zusammenhang zwischen Luftstrom und Filterfläche komplex sein kann.

c) Anpassung an zukünftiges Wachstum

Wenn Ihre Anlage voraussichtlich erweitert wird oder in Zukunft zusätzliche stauberzeugende Geräte hinzugefügt werden, ist es wichtig, den Staubabscheider so zu dimensionieren, dass ein gewisser Spielraum für Wachstum vorhanden ist. Entscheiden Sie sich für ein System, das einfache Upgrades ermöglicht oder mit modularen Komponenten konfiguriert werden kann.

Vorteile der Verwendung eines Beutelfilter-Staubsammlers

Ein Staubabscheider mit Beutelfilter bietet mehrere Vorteile:

• Extrem niedrige Emissionen: Erreicht Emissionskonzentrationen von nur 8 mg/Nm3 und gewährleistet so die Einhaltung von Umweltstandards.
• Energieeffizienter Betrieb: Der Pulse-Jet-Reinigungsmechanismus reduziert den Energieverbrauch, indem die Filter nur bei Bedarf gereinigt werden.
• Langlebige Filter: Bei richtiger Wartung können Filterbeutel eine lange Lebensdauer bieten und die Notwendigkeit eines häufigen Austauschs reduzieren.

Zusätzliche Überlegungen

Stellen Sie bei der Auswahl eines Staubabscheiders mit Beutelfilter sicher, dass Sie Folgendes berücksichtigen:

• Brennbarer Staub: Wenn in Ihrer Anlage brennbarer Staub entsteht, müssen besondere Sicherheitsmaßnahmen eingebaut werden, wie z. B. Explosionsentlastungs- oder Funkenerkennungssysteme.
• Platzbeschränkungen: In einigen Fällen können Staubabscheider modular aufgebaut werden, um Ihren Platzanforderungen gerecht zu werden.
• Anpassung: Anpassbare Komponenten wie Filtermaterialien, Impulsventile und Vorratstrichter stellen sicher, dass das System auf Ihre spezifischen Bedürfnisse zugeschnitten ist.

Beispielszenario: Auswahl des richtigen Staubabscheiders für eine Anlage

Lassen Sie uns ein typisches Beispielszenario durchgehen, um den Prozess der Auswahl eines Staubabscheiders zu veranschaulichen.

Übersicht über die Einrichtung: In einer mittelgroßen Schlosserei fallen verschiedene Staubarten an, darunter Stahlspäne, Schleifstaub und Schweißrauch. Die Werkstatt besteht aus mehreren Maschinen, darunter einer CNC-Maschine, einer Schleifmaschine und einer Schweißstation. Die Werkstatt arbeitet im Zweischichtbetrieb, 8 Stunden am Tag, mit 10 Mitarbeitern.

Luftstromberechnung:

• CNC-Maschine: 500 CFM
• Mahlwerk: 350 CFM
• Schweißstation: 450 CFM

Gesamter Luftstrombedarf: 1300 CFM

Kollektortyp: Aufgrund der Art des Staubs (Metall- und Schweißrauch) wird ein Staubabscheider mit Beutelfilter gewählt. Dieser Kollektortyp fängt sowohl feinen Metallstaub als auch größere Partikel effizient ein und sorgt so für eine saubere Arbeitsumgebung.

Größenauswahl: Bei einem Gesamtluftstrombedarf von 1300 CFM wird ein Kollektor mit einem AMR (Luft-Medien-Verhältnis) von 7:1 ausgewählt. Daraus ergibt sich eine Filterfläche von ca. 185 Quadratmetern. Das System ist mit Impulsstrahlreinigung und modularen Komponenten für eine einfache Wartung und zukünftige Erweiterung konzipiert.

FAQ

F1: Welche Branchen profitieren von Beutelfilter-Entstaubungsanlagen?

Beutelfilter-Entstaubungsanlagen eignen sich für eine Vielzahl von Branchen, darunter Stahlherstellung, Zementproduktion, Lebensmittelverarbeitung und Müllverbrennung.

F2: Woher weiß ich, ob mein Staub brennbar ist?

Brennbarer Staub kann eine ernste Gefahr darstellen. Wenn in Ihrer Einrichtung Metallstaub, Holzstaub oder andere organische Materialien verarbeitet werden, wenden Sie sich an einen Fachmann, um die Brennbarkeit Ihres Staubs zu beurteilen.

F3: Wie oft muss ich die Filterbeutel reinigen?

Das Pulse-Jet-System reinigt die Filterbeutel regelmäßig. Die Häufigkeit hängt von der Staubbelastung und den Betriebsbedingungen ab. In Umgebungen mit hohem Staubgehalt kann die Reinigung häufiger erfolgen.

F4: Kann ein Beutelfilter-Staubabscheider feuchten oder nassen Staub verarbeiten?

Beutelfilter-Entstaubungsanlagen sind nicht für die Behandlung von Rauchgasen mit hohem Feuchtigkeitsgehalt geeignet. Erwägen Sie bei nassem oder klebrigem Staub die Verwendung eines anderen Filtersystems.

F5: Wie hoch ist die erwartete Lebensdauer eines Beutelfilters?

Bei richtiger Wartung kann ein Filterbeutel mehrere Jahre halten. Regelmäßige Reinigung und Überwachung sind unerlässlich, um die Lebensdauer der Filter zu verlängern.
