Die Kokstrocknung ist ein kritischer Prozess in Hütten- und Kokereien, der jedoch erhebliche betriebliche Herausforderungen mit sich bringt. Die Trocknungsöfen erzeugen hochtemperaturiges Rauchgas, das mit Feinstaub sowie Spuren von Schwefelverbindungen und sauren Dämpfen beladen ist. Dieser komplexe Abfallstrom stellt Anlagenbetreiber vor zahlreiche Probleme.
Herkömmliche Trockenfiltrationssysteme haben mit diesen Bedingungen zu kämpfen. Bei hohen Temperaturen besteht die Gefahr einer Beschädigung des Filtermediums, während die chemische Zusammensetzung der Abgase die Korrosion der Geräte beschleunigt. Viele Anlagen sind mit der Nichteinhaltung von Umweltvorschriften konfrontiert, was zu kostspieligen Stilllegungen und behördlichen Strafen führt. Die Wartung der Ausrüstung wird häufiger und teurer, was sich auf die Gesamteffizienz und Rentabilität der Produktion auswirkt.
Diese Herausforderungen erfordern eine robustere Lösung, die speziell für Industrieumgebungen mit hohen Temperaturen und hoher Staubbelastung entwickelt wurde. An diesem Punkt wird die Nassreinigungstechnologie für moderne metallurgische Betriebe unverzichtbar.
A Kokstrocknungs-Nasswäscher ist ein integriertes Umweltkontrollsystem, das speziell für Anwendungen in der Metallurgie und Kokerei entwickelt wurde. Das System vereint Staubabscheidung, Temperaturreduzierung und vorläufige Entfernung von Schwefelverbindungen in einem einzigen, einheitlichen Gerät.

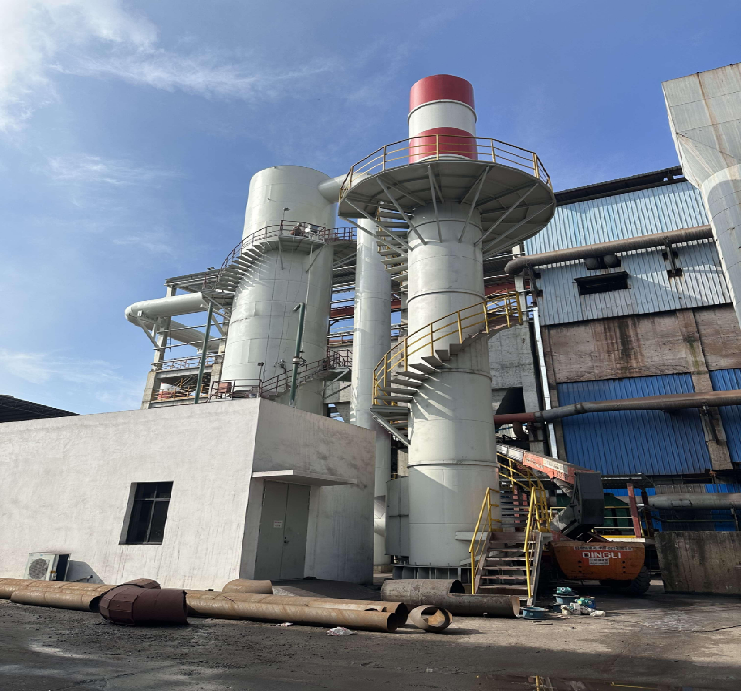

Das System besteht aus einem vertikalen Stahlturm als primärem Kontaktgefäß. Der Turm verfügt über:
Mehrstufige interne Sprühköpfe für gleichmäßige Flüssigkeitsverteilung
Wendeltreppen mit Sicherheitsplattformen für den Wartungszugang
Ein- und Austrittsrohrsysteme zur Rauchgasführung
Nebelabscheidungskammer zur Abscheidung mitgerissener Wassertröpfchen
Oben montierter Abgaskamin zur Reingasableitung
Integrierte Zirkulationswasseraufbereitungs- und Rückgewinnungseinheit
Diese Komponenten bilden zusammen eine komplette Komplettlösung und erfordern nur minimale Montage vor Ort und Integration in die bestehende Produktionsinfrastruktur.
Diese Technologie eignet sich insbesondere für:
Abgasbehandlung von Koksöfen und Trommeltrocknern
Trocknungsarbeiten für Stahlschlacke
Abgasmanagement von metallurgischen Sinteröfen
Industriestaubabsaugung bei hohen Temperaturen, die eine gleichzeitige Kühlung erfordert
Verstehen, wie a Nassstaubsammler Die Arbeit erklärt, warum diese Technologie für Kokstrocknungsanwendungen überlegen ist. Der Prozess umfasst mehrere integrierte Stufen, die gleichzeitig arbeiten, um eine umfassende Verbesserung der Luftqualität zu erreichen.
Stufe 1: Aufnahme und Kontakt - Heißes Rauchgas aus der Kokstrocknungsanlage gelangt über den unteren Einlassanschluss in den Wäscherturm. Die Gasgeschwindigkeit wird gesteuert, um die Kontaktzeit zu optimieren, ohne einen übermäßigen Druckabfall im System zu erzeugen.
Stufe 2: Flüssigkeitszerstäubung - Mehrstufige Sprühsysteme verteilen die Waschflüssigkeit in der gesamten Turmkammer. Das Sprühmuster erzeugt einen dichten Nebel, der den Oberflächenkontakt zwischen Flüssigkeitströpfchen und dem einströmenden Gasstrom maximiert.
Stufe 3: Partikelerfassung - Staubpartikel kollidieren mit Wassertropfen und werden festgehalten. Die Temperaturabsenkung erfolgt schnell, da Hochtemperaturgas Wärme mit der kühleren Waschflüssigkeit austauscht. Die Kombination aus Nassabscheidung und Verdunstungskühlung macht diesen Prozess im Vergleich zu Trockenmethoden äußerst effizient.
Stufe 4: Nebelabscheidung - Das behandelte Gas steigt durch den Nebelbeseitigungsabschnitt auf, wo Zentrifugalkräfte und Impaktion mitgerissene Wassertröpfchen entfernen. Dadurch wird sichergestellt, dass die Abluft sowohl den Umwelt- als auch den Sicherheitsanforderungen entspricht.
Stufe 5: Abgasableitung - Gereinigtes, gekühltes Gas tritt durch den oberen Stapel mit deutlich reduzierter Temperatur und Partikelkonzentration aus und erfüllt die gesetzlichen Grenzwerte.
Stufe 6: Wasserrecycling - Staubbeladene Waschflüssigkeit fließt in den unteren Sammelbehälter, wo durch Schwerkraftablagerung die Feststoffe abgeschieden werden. Klares Wasser zirkuliert über spezielle Pumpsysteme zurück zu den Sprühköpfen, während abgesetzter Schlamm regelmäßig zur ordnungsgemäßen Entsorgung entfernt wird.
Trockenbeutelfilter basieren auf mechanischer Trennung und unterliegen bei der Kokstrocknung bei hohen Temperaturen kritischen Einschränkungen. Ab bestimmten Temperaturen verschlechtern sich Filtermedien schnell, was einen ständigen Austausch erfordert und zu Produktionsunterbrechungen führt. Darüber hinaus können Trockenfilter weder Gase kühlen noch saure Dampfbestandteile entfernen.
Durch das Nassschrubben werden diese Einschränkungen beseitigt. Wasser bietet eine inhärente Wärmekapazität zur Kühlung, verhindert die Verschlechterung des Filtermediums und neutralisiert chemisch saure Schwefelverbindungen. Die Technologie bewältigt extreme Temperaturen, die mechanische Filter innerhalb weniger Tage nach dem Betrieb zerstören würden.
Bei der Kokstrocknung entstehen Rauchgase, die oft über 200 Grad Celsius heiß sind. Dieses Temperaturregime zerstört mechanische Filtersysteme innerhalb von Stunden. Die Nasswäscher-Technologie arbeitet in diesem gesamten Bereich zuverlässig und kühlt Gase auf sichere Austrittstemperaturen, während gleichzeitig die strukturelle Integrität erhalten bleibt. Investitionen in die Ausrüstung werden vor Schäden durch thermische Zersetzung geschützt.
Eine einzelne Einheit führt gleichzeitig drei wichtige Funktionen aus: Partikelsammlung, Abgaskühlung und vorläufige Neutralisierung saurer Gase. Dadurch entfällt der Bedarf an separaten Staubabscheidern, Kühltürmen und chemischen Behandlungssystemen, wodurch sich der Kapitalaufwand und der Platzbedarf deutlich reduzieren.
Das vertikale Turmdesign mit großem Durchmesser hält aggressiven Prozessbedingungen stand. Die Stahlkonstruktion mit optionaler korrosionsbeständiger Auskleidung eignet sich für saure Schwefelverbindungen und Gasströme mit hoher Geschwindigkeit. Integrierte Wartungsplattformen und Wendeltreppen bieten einen sicheren Zugang für Inspektions- und Reparaturarbeiten und reduzieren so Ausfallzeiten und Servicekosten. Die wesentliche physikalische Struktur widersteht Verformungen unter thermischer und zyklischer Druckbelastung.
Systemkapazität, interne Konfiguration und Materialauswahl passen sich den spezifischen Anlagenanforderungen an. Das Verarbeitungsvolumen reicht von kleinen Zusatztrocknern bis hin zu großen Primärofenabgassystemen. Zu den Materialspezifikationen können Edelstahl, gummierter Kohlenstoffstahl oder spezielle Beschichtungen gehören, die auf der Bewertung der Korrosivität und den Budgetparametern basieren. Kunden erhalten technische Lösungen statt allgemeiner Ausrüstung.
Die Staubkonzentrationen am Auslass entsprechen stets den gesetzlichen Grenzwerten, ohne komplizierte Steuerungslogik oder häufige Medienwechsel. Das System gewährleistet die Einhaltung der Vorschriften bei schwankenden Produktionsraten und Schwankungen der Kraftstoffqualität und eliminiert so das Risiko von Strafen und Betriebsunsicherheiten.
| Kriterien | Nasswäscher | Trockenbeutelfilter |
|---|---|---|
| Temperaturtoleranz | Bis 260 °C | Bis 130 °C |
| Häufigkeit des Medienwechsels | Minimal (keine) | Alle 12-24 Monate |
| Entfernung saurer Gase | Ja (mit Zusatzstoffen) | Nein |
| Integrierte Kühlung | Ja | Nein |
| Betriebssicherheit | Hoch (90 % Betriebszeit) | Mäßig (70–80 %) |
| Wasserverbrauch | Mäßig (recycelt) | Neinne |
| Jährliche Betriebskosten | Niedriger (5-7K) | Höher (15–20.000) |
Dieser Vergleich zeigt, dass die Nassreinigungstechnologie eine überlegene Leistung für metallurgische Anwendungen bietet, bei denen hohe Temperaturen und hohe Staubbelastung zu den Standardbetriebsparametern gehören.
Die richtige Auswahl der Ausrüstung erfordert eine umfassende Beurteilung Ihrer spezifischen Betriebsbedingungen. Ingenieure benötigen die folgenden Daten, um genaue Vorschläge zu entwickeln und eine zufriedenstellende Leistung sicherzustellen:
Volumenstrom des Abgases (gemessen in Kubikmetern pro Stunde oder CFM)
Temperaturbereich des Einlassgases und erwartete Schwankungen
Staubkonzentration am Einlass (Gramm pro Kubikmeter oder Körner pro Kubikfuß)
Analyse der Staubpartikelgrößenverteilung und -zusammensetzung
Vorhandensein und Konzentration chemischer Verbindungen (Schwefeloxid, Schwefelwasserstoff)
Verfügbare Aufstellfläche und Höhenfreiheit
Eigenschaften der Wasserqualität und Verfügbarkeit in der Anlage
Für Ihre Gerichtsbarkeit geltende Umwelteinleitungsnormen
Produktionsplan und erforderlicher Systemverfügbarkeitsprozentsatz
Moderne Lieferanten bieten umfassende, integrierte Lösungen, die die Komplexität Ihres Beschaffungsprozesses beseitigen. Zu den kompletten Systemen gehören neben dem Hauptwäscherbehälter auch:
Konstruierte Einlass- und Auslasskanäle mit geeigneten Dehnungsfugen
Kreiselumwälzpumpen für den industriellen Dauerbetrieb
Automatisierte Sprühkopfdüsen für gleichmäßige Flüssigkeitsverteilung
Schlammsammel- und Handhabungsgeräte
Elektrische Steuerungssysteme mit Temperatur- und Drucküberwachung
Strukturelle Stützgerüste, die auf Ihre Standortbedingungen zugeschnitten sind
Vollständige technische Dokumentation und Betriebshandbücher
Inbetriebnahmeunterstützung und Mitarbeiterschulung
Dieser Paketansatz vereinfacht die Beschaffung, Installation und laufende Verwaltung im Vergleich zur Zusammenstellung von Komponenten mehrerer Anbieter.
Eine erfolgreiche Bereitstellung hängt von der richtigen Planung und Ausführung während der Installationsphase ab. Der Standort muss eine ausreichende Fundamentkapazität für das Gewicht des gefüllten Turms bieten, typischerweise zwischen 5 und 15 Tonnen, abhängig von der Schiffsgröße. Eine ordnungsgemäße Entwässerung zur Schlammentsorgung und Wasserableitung ist unerlässlich. Die Anschlüsse für Strom und Wasser müssen vor der Ankunft der Ausrüstung bestätigt werden.
Die vertikale Ausrichtung der Turmstruktur ist entscheidend für eine ausgewogene interne Strömungsverteilung und optimale Leistung. Professionelle Installationsteams verwenden Präzisionsinstrumente, um die Lotausrichtung innerhalb der Industriestandards zu überprüfen. Ordnungsgemäß abgedichtete Kanalverbindungen verhindern das Umströmen der Luft und sorgen für eine effiziente Sammlung.
Sobald die Systeme betriebsbereit sind, ist nur ein minimaler praktischer Verwaltungsaufwand erforderlich. Betreiber sollten die Einlasstemperatur überwachen und die Parameter innerhalb der Designspezifikationen halten. Manometer verfolgen den Systemwiderstand und warnen frühzeitig vor möglichen Verstopfungen oder Betriebsproblemen. Der Wasserstand im Sammelbehälter muss regelmäßig visuell überprüft werden. Eine einfache Sichtprüfung auf Lecks oder ungewöhnliche Geräuschmuster hilft dabei, Wartungsbedarf frühzeitig zu erkennen.
Monatlich: Reinigen Sie die Sprühdüsen, um Mineralablagerungen zu verhindern, die die Zerstäubungseffizienz beeinträchtigen. Überprüfen Sie die Pumpenlager und Dichtungen auf Anzeichen von Verschleiß.
Vierteljährlich: Schlammentfernung aus dem Sammelbecken. Proben Sie recyceltes Wasser und analysieren Sie es auf pH-Gleichgewicht und Korrosionsinhibitorkonzentration. Überprüfen Sie zugängliche Innenflächen auf Ablagerungen.
Jährlich: Professionelle Inspektion der Turminnenoberflächen durch qualifizierte Techniker. Austausch der Pumpendichtung, wenn Verschleiß erkennbar ist. Komplette Analyse des Wasseraufbereitungssystems und möglicher Ersatz chemischer Zusätze.
Dieser vorbeugende Wartungsplan kostet in der Regel ein Fünftel der Kosten, die mit Notfallreparaturen und ungeplanten Stillständen verbunden sind.
Kokstrocknungsvorgänge stellen komplexe Herausforderungen an die Luftqualität dar, die über die einfache Staubabscheidung hinausgehen. Die Abgase mit hoher Temperatur enthalten flüchtige organische Verbindungen, Schwefeldioxid und Feinstaub, die die Einhaltung der Umweltvorschriften gefährden. Ein ordnungsgemäß konzipierter und betriebener Nasswäscher berücksichtigt alle drei Aspekte gleichzeitig.
Die Partikelreduzierung beträgt typischerweise mehr als 95 Prozent, wenn sie für bestimmte Staubkonzentrationen am Einlass ausgelegt ist. Die Temperaturreduzierung vom Einlass bis zum Auslass erreicht 80–100 Grad Celsius, was nachgeschalteten Geräten zugute kommt und die thermischen Auswirkungen auf die lokale Luftqualität verringert. Die Effizienz bei der Entfernung von Schwefelverbindungen liegt zwischen 60 und 80 Prozent durch die Auflösung in recyceltem Wasser, wobei eine verbesserte Leistung durch die Dosierung alkalischer Additive erreicht werden kann.
Modern Rauchgaswaschturm Die Technologie umfasst Wasserrecycling, um den ökologischen Fußabdruck und die Betriebskosten zu minimieren. Der gesammelte Schlamm setzt sich im Becken ab und wird regelmäßig entfernt, wodurch der Abfall auf ein überschaubares Volumen konzentriert wird. Viele Anlagen leiten dieses Material erfolgreich an geeignete Industrieabfallverarbeiter statt auf Deponien und unterstützen so die Prinzipien der Kreislaufwirtschaft.
Die Qualität des Wasserabflusses verbessert sich durch den Recyclingprozess kontinuierlich, da sich Sedimente absetzen und Schwebstoffe abnehmen. Bei der endgültigen Wasserableitung ist bei Bedarf in der Regel nur eine grundlegende pH-Wert-Anpassung vor der Freisetzung in die Umwelt erforderlich.
Weltweit legen Umweltbehörden spezifische Emissionsgrenzwerte für Staub, Temperatur und chemische Verbindungen aus industriellen Prozessen fest. Die Nassreinigungstechnologie erfüllt oder übertrifft diese Anforderungen durchgängig und liegt in der Regel 30 bis 40 Prozent unter den gesetzlichen Grenzwerten. Dies bietet einen betrieblichen Puffer für Schwankungen der Produktionsrate und Änderungen der Kraftstoffqualität, die andernfalls zu Verstößen gegen die Vorschriften führen würden.
Ein vollständig integriertes Nasswäschersystem für typische mittelgroße Kokereien erfordert Kapitalinvestitionen in einem Bereich, der üblicherweise durch Umweltschutzanforderungen und Produktionsschutzwert gerechtfertigt ist. Während die anfänglichen Systemkosten höher sind als bei einfachen Trockenabsaugungsalternativen, begünstigen die Gesamtbetriebskosten deutlich die Nasswäsche, wenn man sie über einen Betriebszeitraum von 10 Jahren analysiert.
Zu den wichtigsten Kostenfaktoren gehören:
Schiffsbau und Innenkomponenten: 40-45 Prozent der Gesamtmenge
Pumpen-, Rohrleitungs- und Hilfsgeräte: 25–30 Prozent
Steuerung, Instrumentierung und Elektrik: 15–20 Prozent
Installation, Prüfung und Inbetriebnahme: 10–15 Prozent
Bei Trockenfiltersystemen fallen durch den Filterwechsel, der bei Hochtemperaturanwendungen mehrmals jährlich anfällt, erhebliche laufende Kosten an. Nasswäscher eliminieren diesen wiederkehrenden Aufwand fast vollständig. Die Wasserverbrauchskosten werden durch Recyclingsysteme ausgeglichen, die 80–90 Prozent des zirkulierenden Volumens zurückgewinnen und wiederverwenden. Der Stromverbrauch für den Pumpenbetrieb ist im Vergleich zum Druckluftbedarf für die Trockenfilter-Impulsreinigung gering.
Der jährliche Betriebskostenvorteil der Nasswäsche beträgt in der Regel 10.000 bis 15.000 Währungseinheiten im Vergleich zu gleichwertigen Trockenfiltrationssystemen über einen Zeitraum von fünf Jahren. Allein diese Einsparungen rechtfertigen die Systemauswahl ausschließlich auf der Grundlage einer wirtschaftlichen Analyse, bevor die Vorteile in Bezug auf Zuverlässigkeit und Umweltverträglichkeit berücksichtigt werden.
Umweltverstöße werden je nach Schweregrad der Gerichtsbarkeit mit Geldstrafen geahndet, die von moderaten Bußgeldern bis zur Anordnung der Schließung von Anlagen reichen. Produktionsunterbrechungen aufgrund von Geräteausfällen kosten wesentlich mehr als routinemäßige Systemwartung. Versicherungsprämien spiegeln die Betriebszuverlässigkeit und die Einhaltung der Umweltvorschriften wider. Nasswäschersysteme reduzieren alle drei Risikokategorien gleichzeitig und bieten finanziellen Schutz, der über die direkten Betriebskosteneinsparungen hinausgeht.
Der Wasserverbrauch hängt von der Systemgröße und der Einlassgastemperatur ab und liegt typischerweise zwischen 100 und 500 Litern pro Betriebsstunde. Integrierte Recyclingsysteme führen jedoch 80–90 Prozent dieser Menge zur Wiederverwendung zurück, was den Nettoverbrauch deutlich reduziert. Die meisten Anlagen stellen fest, dass der Zusatzwasserbedarf überraschend gering ist und unter Berücksichtigung der Recyclingeffizienz und der Verdunstungsverluste oft weniger als 10–20 Liter pro Stunde beträgt.
Der Betrieb ohne aktive Sprühzirkulation würde schnell zu Systemschäden durch den Kontakt von Hochtemperaturgas mit trockenen Innenflächen führen. Moderne Systeme verfügen über automatische Abschaltsperren, die die Produktionszufuhr stoppen, wenn der Wasserdruck unter den Mindestwert fällt. Dieser Schutz verhindert katastrophale Schäden und gibt den Betreibern Zeit, Versorgungsprobleme zu beheben, bevor sie die Produktion wieder aufnehmen.
Die Schlammansammlungsraten hängen von der Staubkonzentration am Einlass und der Systemgröße ab. Typische Anlagen entfernen abgesetztes Material monatlich, einige Anwendungen mit hoher Staubbelastung erfordern jedoch eine wöchentliche Entfernung. Moderne Auffangbecken verfügen über schräge Böden und Abflussöffnungen, die eine vollständige Entleerung ohne manuelles Eindringen in enge Räume ermöglichen. Die meisten Einrichtungen beauftragen Industrieabfallspezialisten mit der regelmäßigen Sammlung und ordnungsgemäßen Entsorgung.
Wasser allein bietet eine begrenzte Fähigkeit zur Entfernung von Schwefelverbindungen, typischerweise 30–40 Prozent Effizienz durch einfaches Auflösen. Eine verbesserte Leistung, die eine Entfernungseffizienz von 70–80 Prozent erfordert, erfordert die Dosierung alkalischer Additive, um saure Gase chemisch zu neutralisieren. Die Zugabe von Natriumhydroxid oder alkalischer Aufschlämmung ist in professionellen Systemen gängige Praxis. Die Dosierausrüstung arbeitet automatisch auf der Grundlage der Auslassgasanalyse und minimiert so den Chemikalienverbrauch bei gleichzeitiger Beibehaltung der Zielleistung.
Nasswäschersysteme sind deutlich weniger komplex als gleichwertige Trockenfiltrationsanlagen. Die Schulung erfordert in der Regel ein bis zwei Tage praktische Einweisung in den Pumpenbetrieb, die Düsenreinigung, Verfahren zur Schlammentfernung und die grundlegende Fehlerbehebung. Die meisten Bediener beherrschen routinemäßige Wartungsaufgaben schnell. Für komplexere jährliche Inspektionen oder den Austausch von Komponenten steht professionelle technische Unterstützung von Lieferanten zur Verfügung.
Übergroße Staubmengen verringern die Sammeleffizienz geringfügig und beschleunigen die Schlammansammlung, was eine häufigere Reinigung des Beckens erfordert. Moderne Designs verfügen über einen Kapazitätsspielraum, um typische Betriebsschwankungen ohne nennenswerten Leistungsverlust zu bewältigen. Allerdings wird ein dauerhafter Betrieb oberhalb der Designspezifikationen letztendlich eine Systemerweiterung oder zusätzliche Sammelstufen erfordern, um die Konformität aufrechtzuerhalten. Eine regelmäßige Überwachung durch Auslassstaubmessung sorgt für eine frühzeitige Warnung, wenn Anpassungen erforderlich werden.
Nasswäschersysteme arbeiten im Vergleich zu Trockenkollektoren mit lauten Impulsreinigungsvorgängen relativ leise. Der Betrieb der Umwälzpumpe und der Gasfluss durch den Turm erzeugen in einiger Entfernung einen Schallpegel von typischerweise unter 85 Dezibel, was den meisten Standards für Industrieanlagen entspricht. Wenn am Installationsort besondere Lärmbeschränkungen bestehen, können zusätzliche schalldämmende Materialien eingebaut werden.
Gut gewartete Systeme funktionieren in der Regel 15 bis 20 Jahre lang erfolgreich, bevor ein Austausch größerer Komponenten erforderlich wird. Die robuste Stahlkonstruktion widersteht betrieblichem Verschleiß, wenn die vorbeugende Wartung konsequent durchgeführt wird. Sprühköpfe, Pumpendichtungen und Nichteisen-Innenkomponenten müssen je nach Wasserqualität und chemischer Zusammensetzung des verarbeiteten Gases möglicherweise alle 7 bis 10 Jahre ausgetauscht werden. Diese verlängerte Lebensdauer verbessert die langfristige Wirtschaftsleistung erheblich im Vergleich zu Alternativen, die häufig ausgetauscht werden müssen.
